Пошаговая инструкция по установке Wi-Fi-контроллера DW21-B в кондиционеры с дисплейным модулем CN3 (Midea и бренды на базе Midea). Понадобятся крестообразная и плоская отвёртки.
Откройте крышку внутреннего блока.

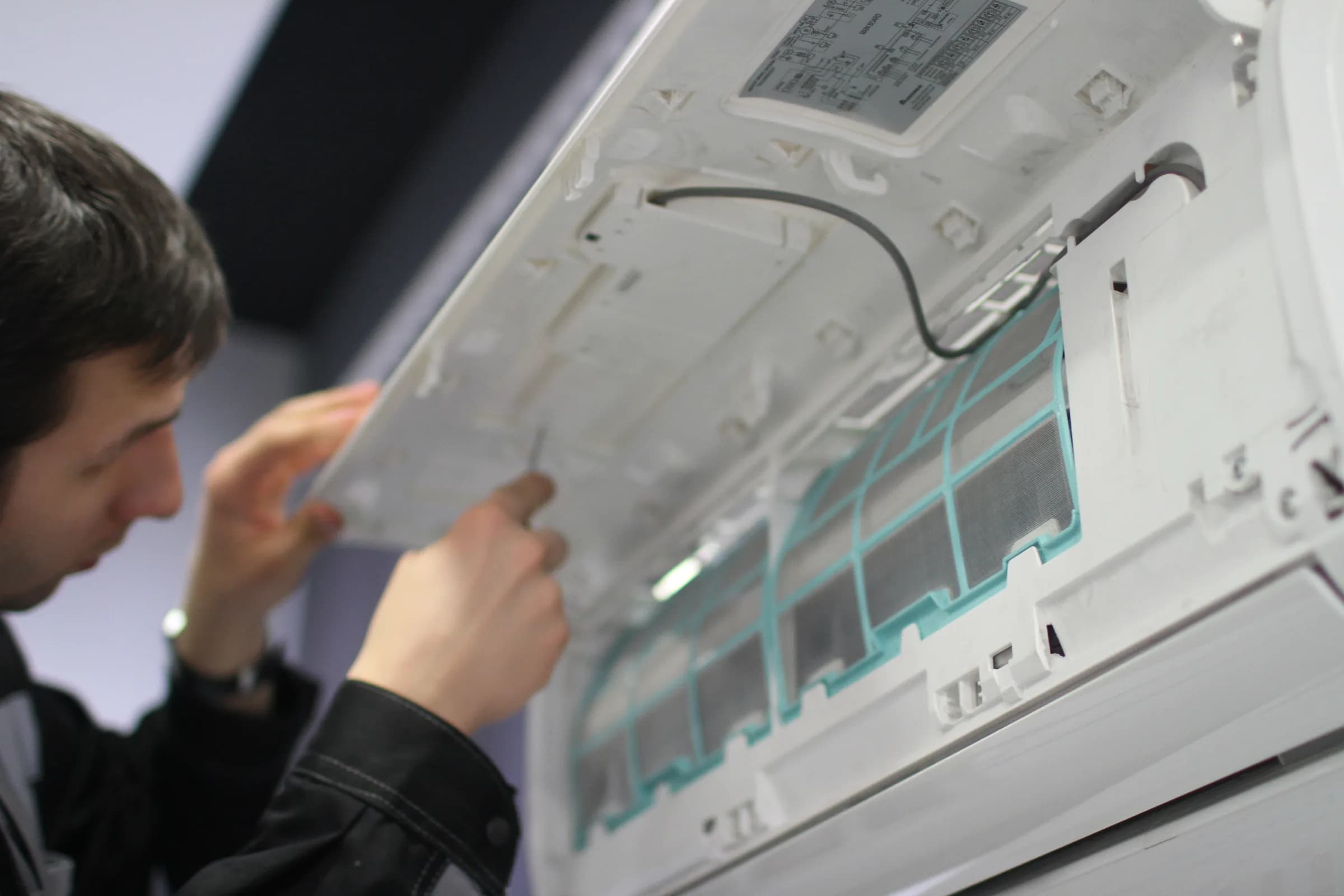

Открутите винт крепления дисплея кондиционера. Нужна крестообразная отвёртка.
Аккуратно выньте дисплейный модуль из пластиковых держателей. Нужна плоская отвёртка.

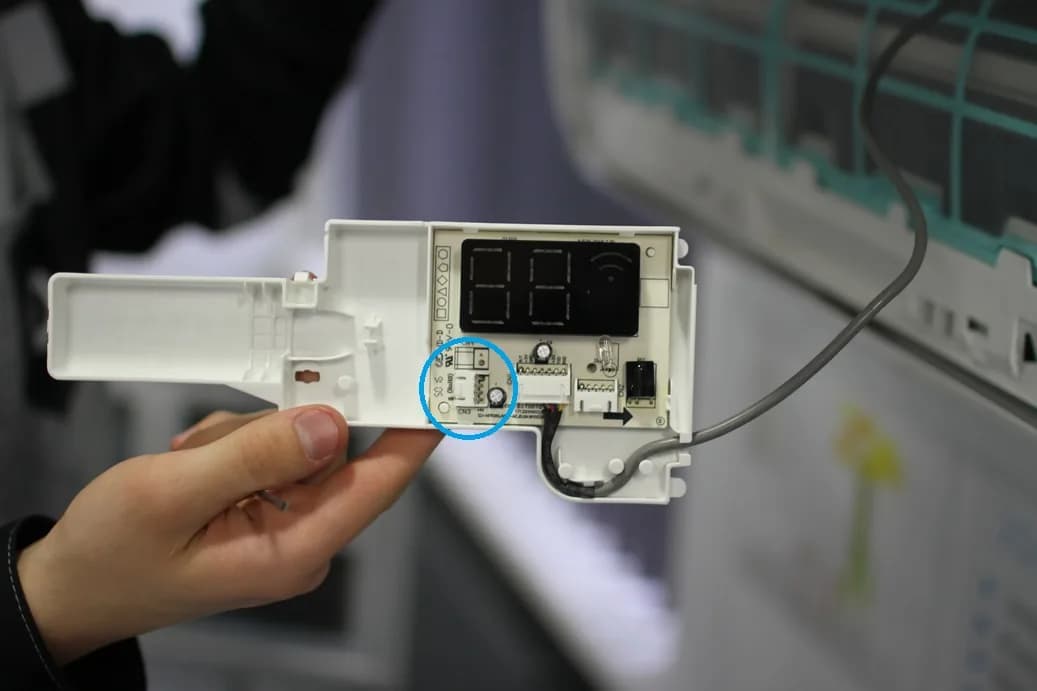

Найдите на плате разъем CN3, если в разъем воткнут USB переходник, его необходимо убрать.

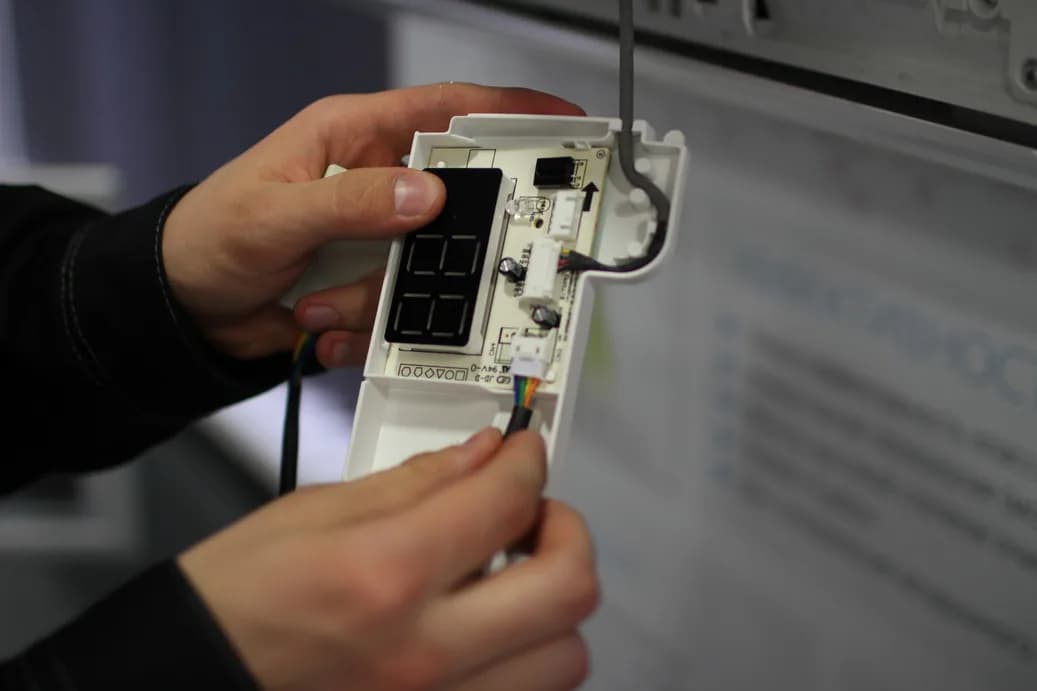

Подключите один конец разъема кабеля контроллера к разъему CN3 платы дисплея внутреннего блока, второй конец к контроллеру.

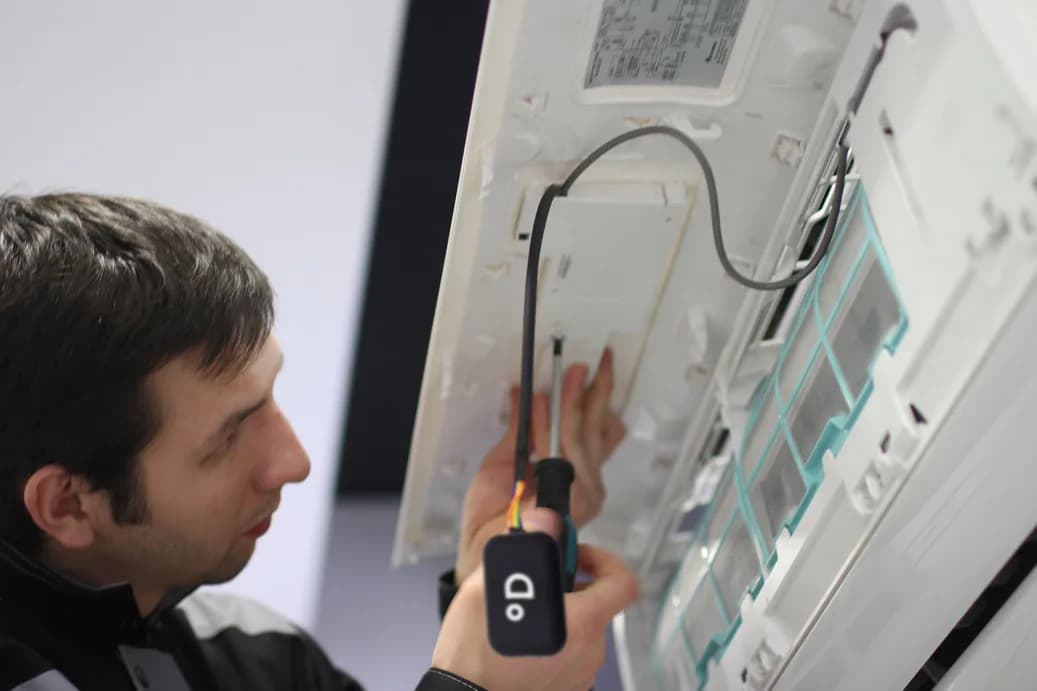

Установите дисплейный модуль на место, закрутите винт крепления дисплея. Нужна крестообразная отвёртка.

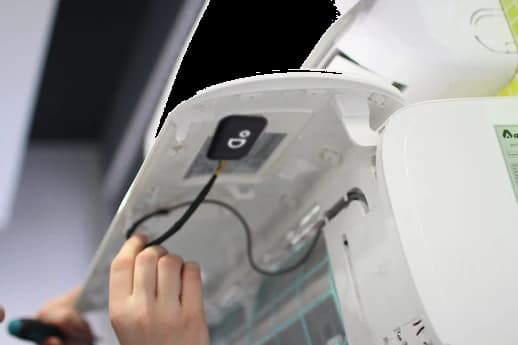

Закрепите контроллер в пространстве внутреннего блока.
Закройте крышку внутреннего блока. Установка завершена.
Скачайте и установите приложение Daichi Comfort, добавьте контроллер и настройте управление кондиционером со смартфона. Подробно — в инструкции по подключению контроллера серии DW.
Если при установке возникли трудности, закажите установку контроллера специалистами Инженерного центра Daichi: 8 (800) 201-45-84 (звонок бесплатный).
