Пошаговая инструкция по установке Wi-Fi-контроллера DW21-B в кондиционеры Daikin FTXF. Понадобится крестообразная отвёртка.

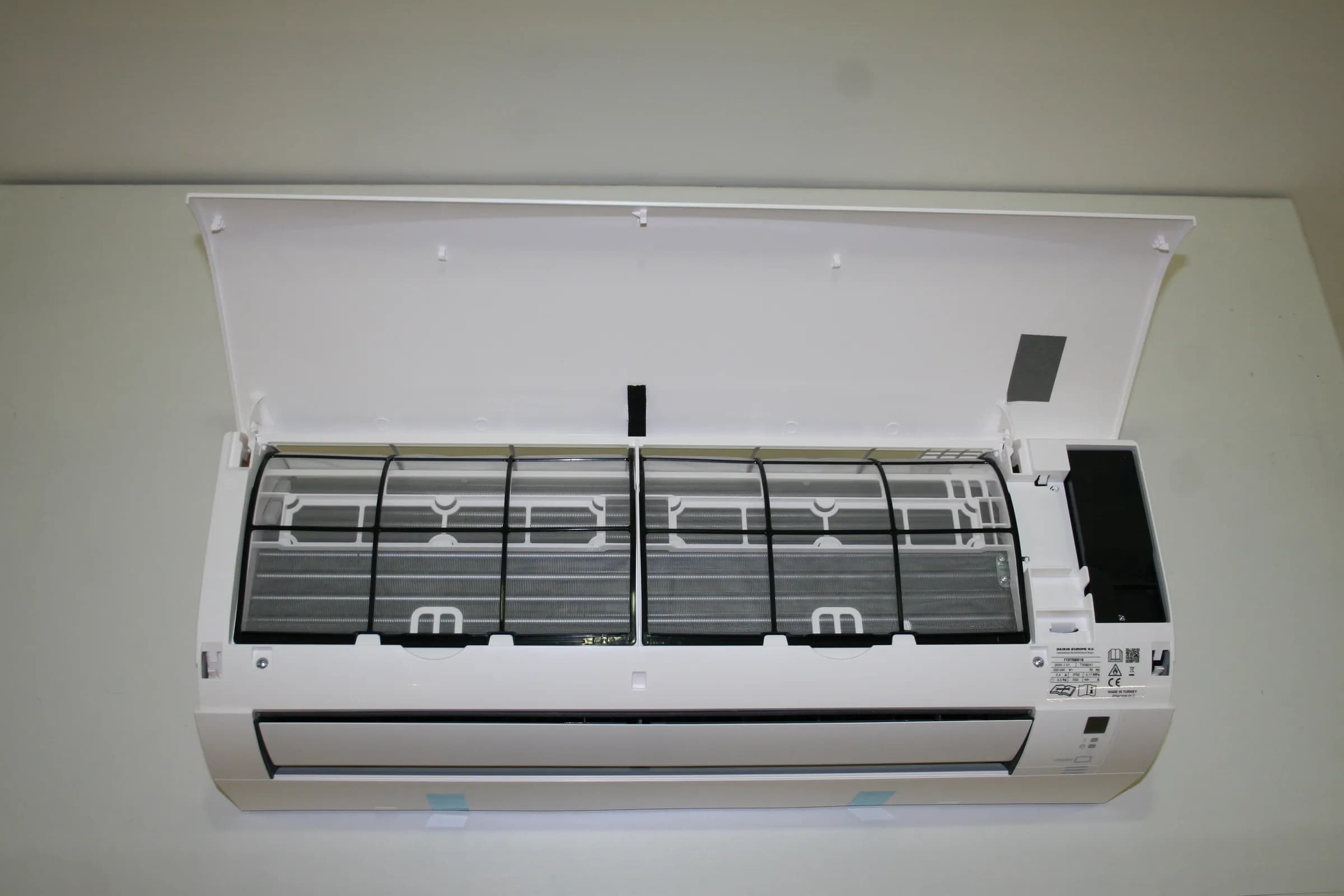

Откройте фронтальную панель внутреннего блока кондиционера.

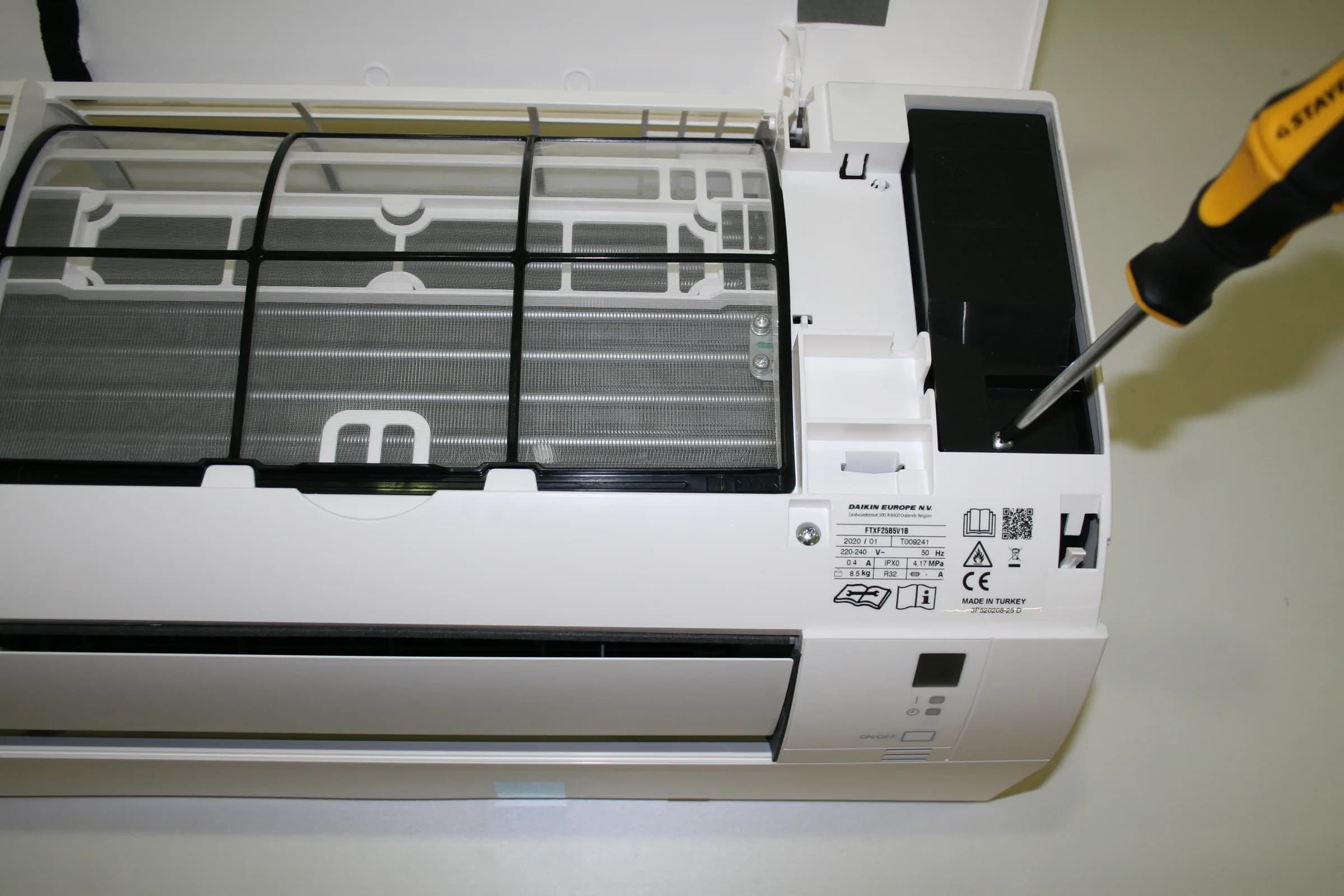

Открутите винт крепления крышки клеммной колодки. Нужна крестообразная отвёртка.

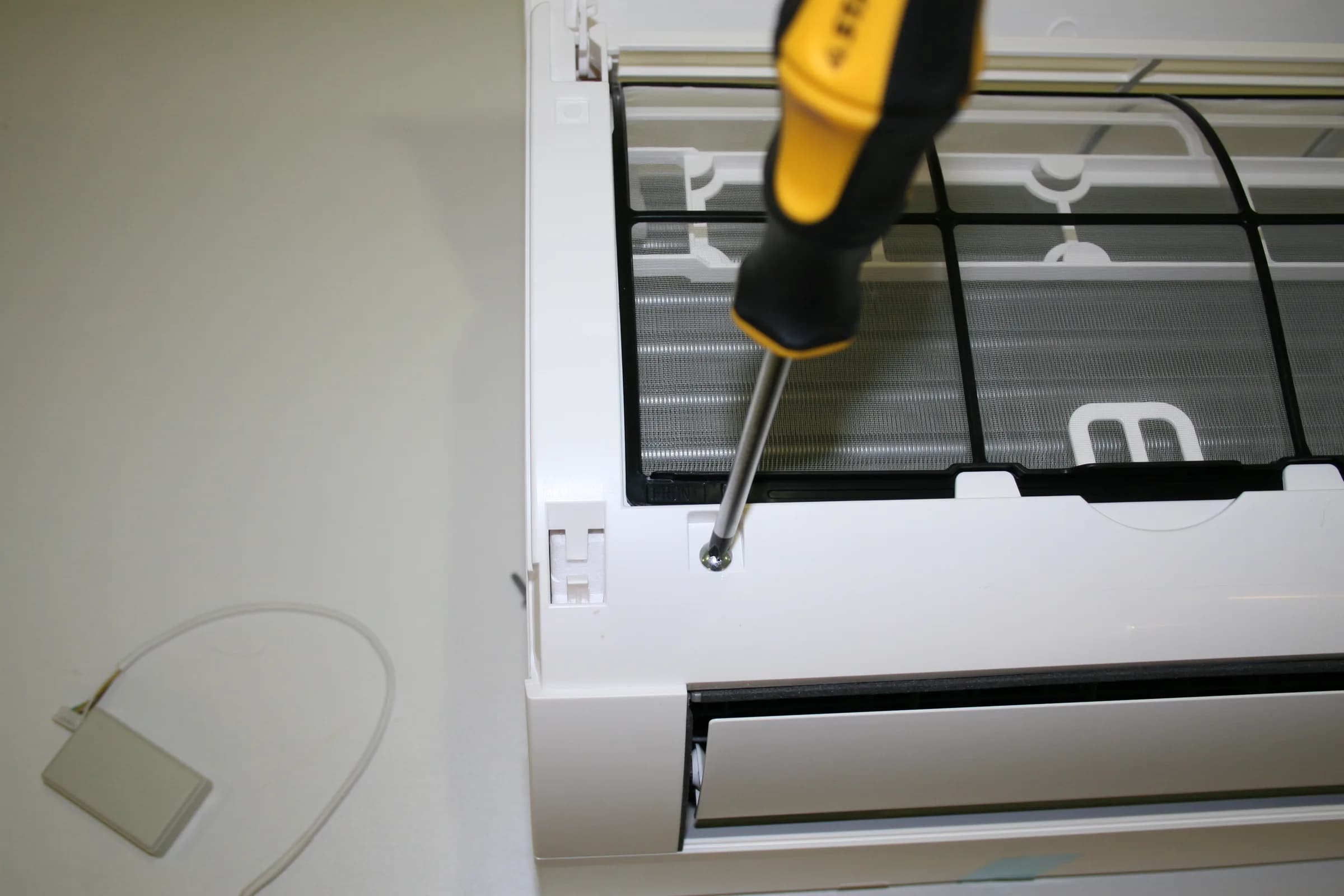

Открутите винт крепления корпуса внутреннего блока. №1. Нужна крестообразная отвёртка.

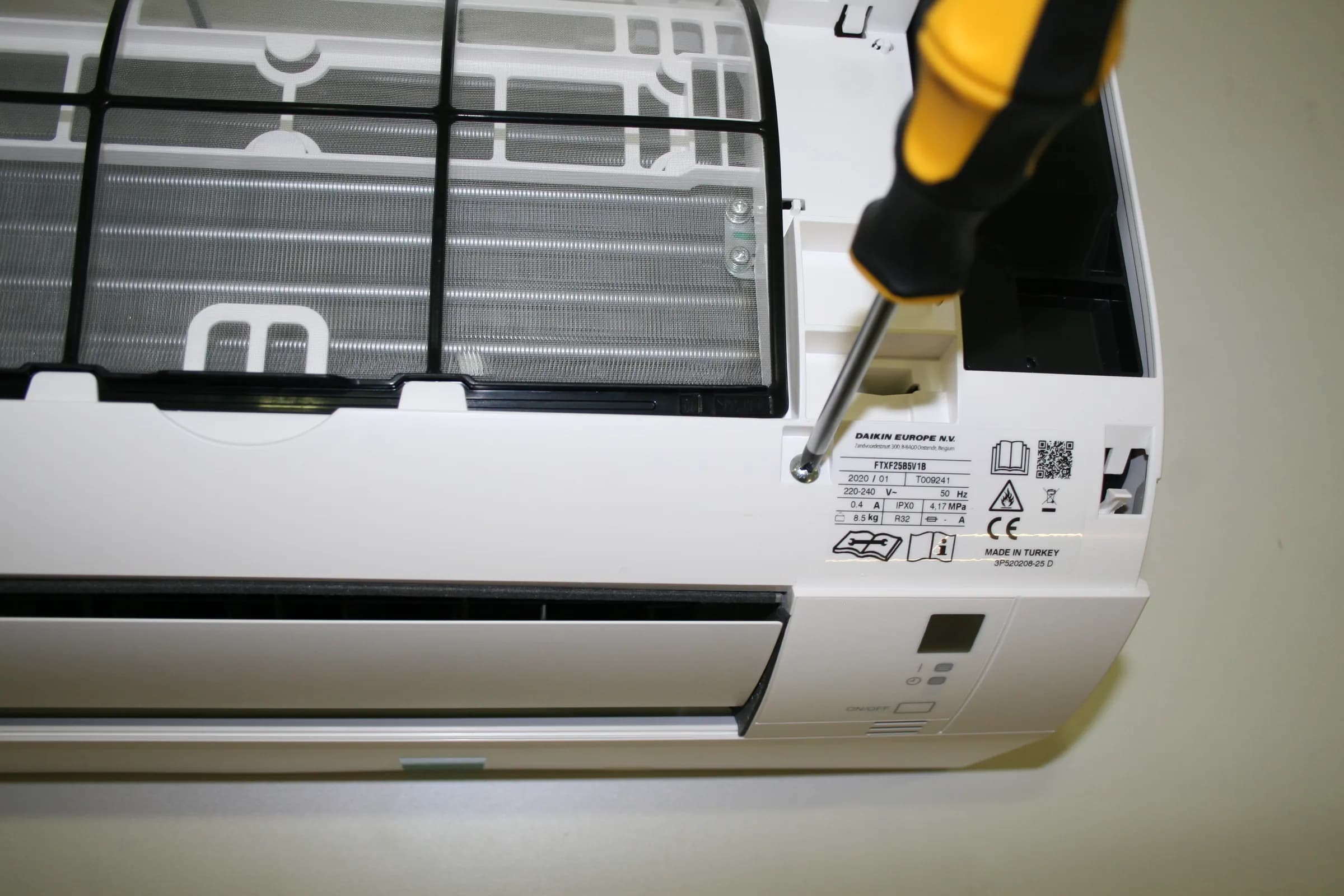

Открутите винт крепления корпуса внутреннего блока №2. Нужна крестообразная отвёртка.

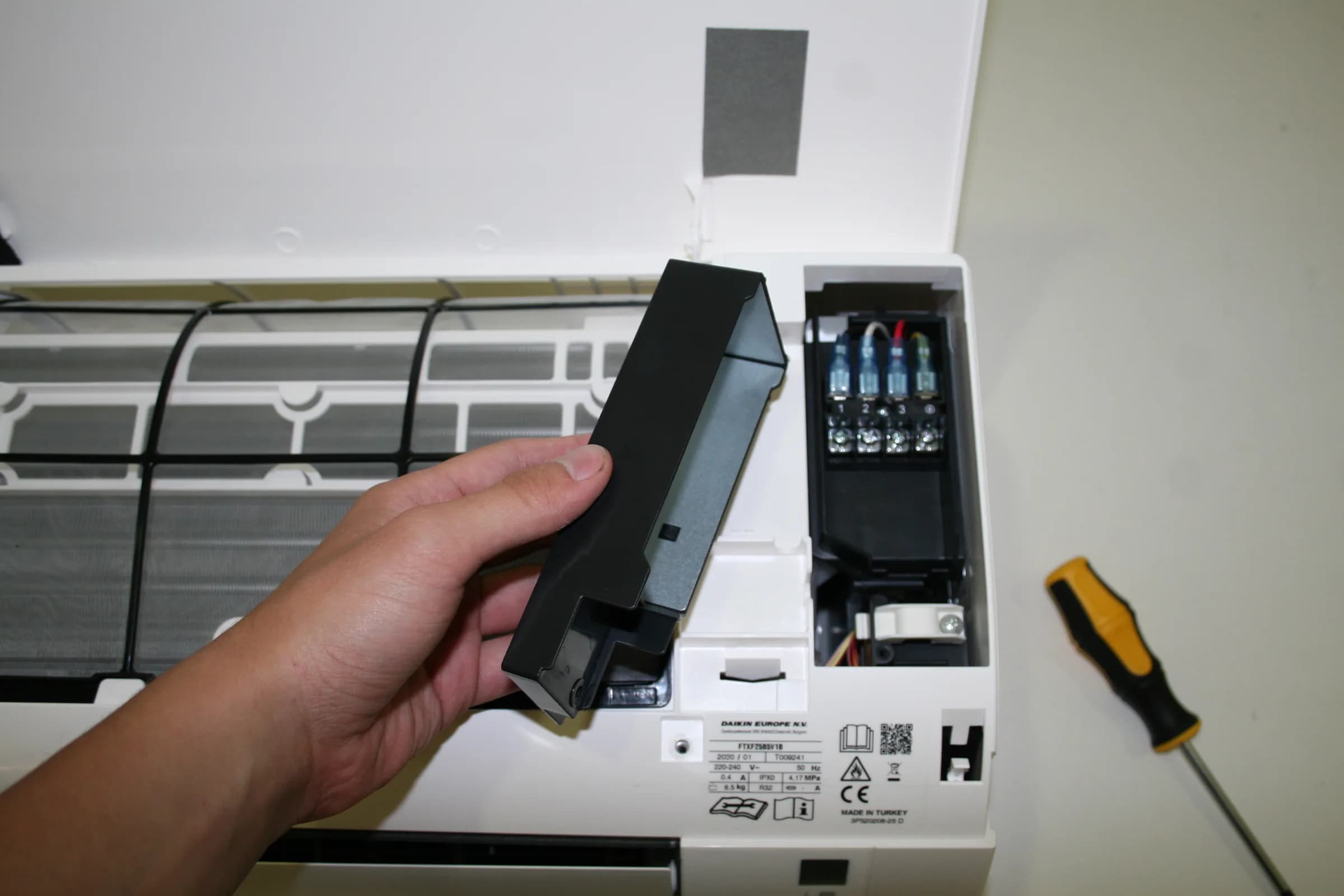

Снимите крышку клеммной колодки.

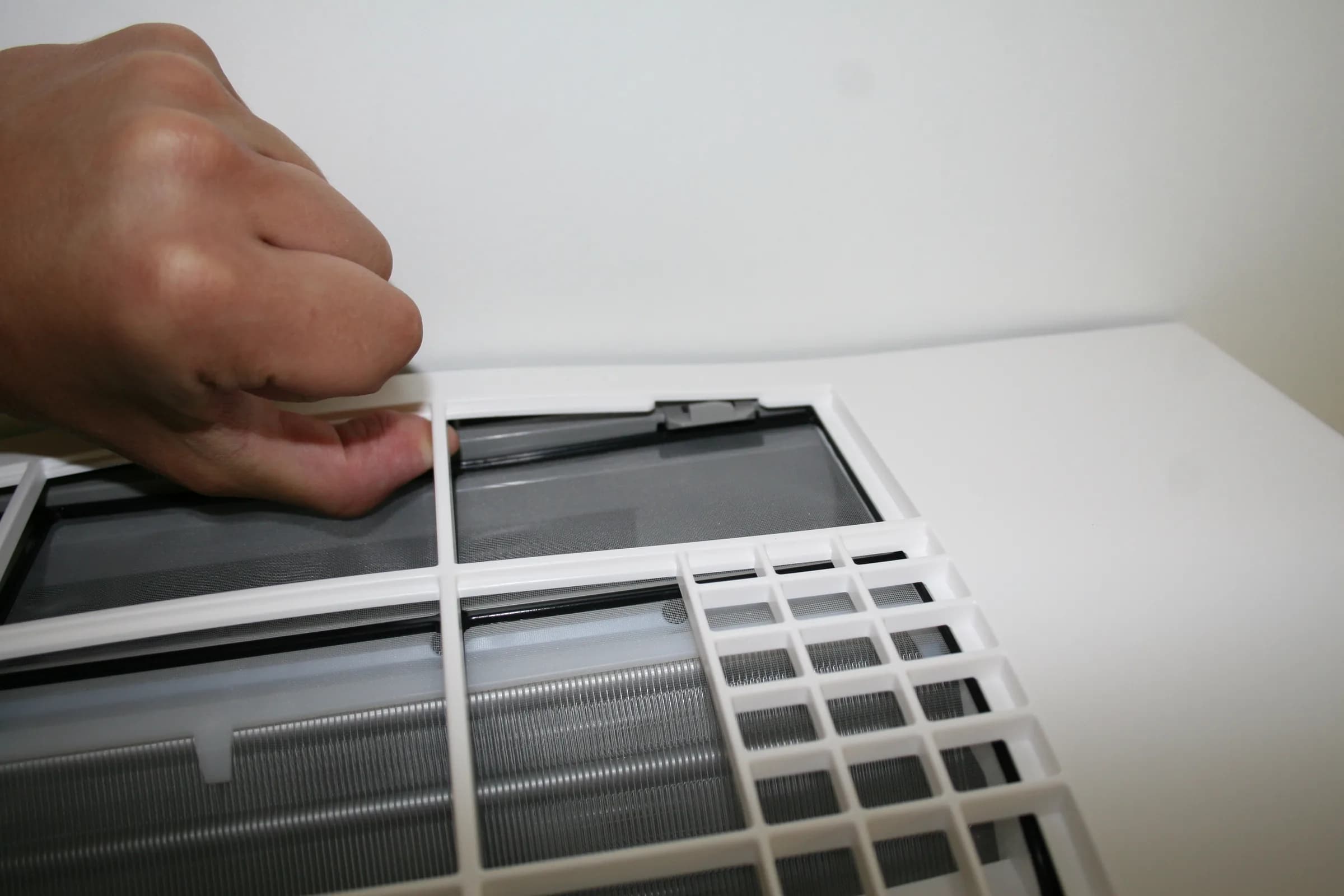

Освободите 3 защелки в верхней части корпуса внутреннего блока.

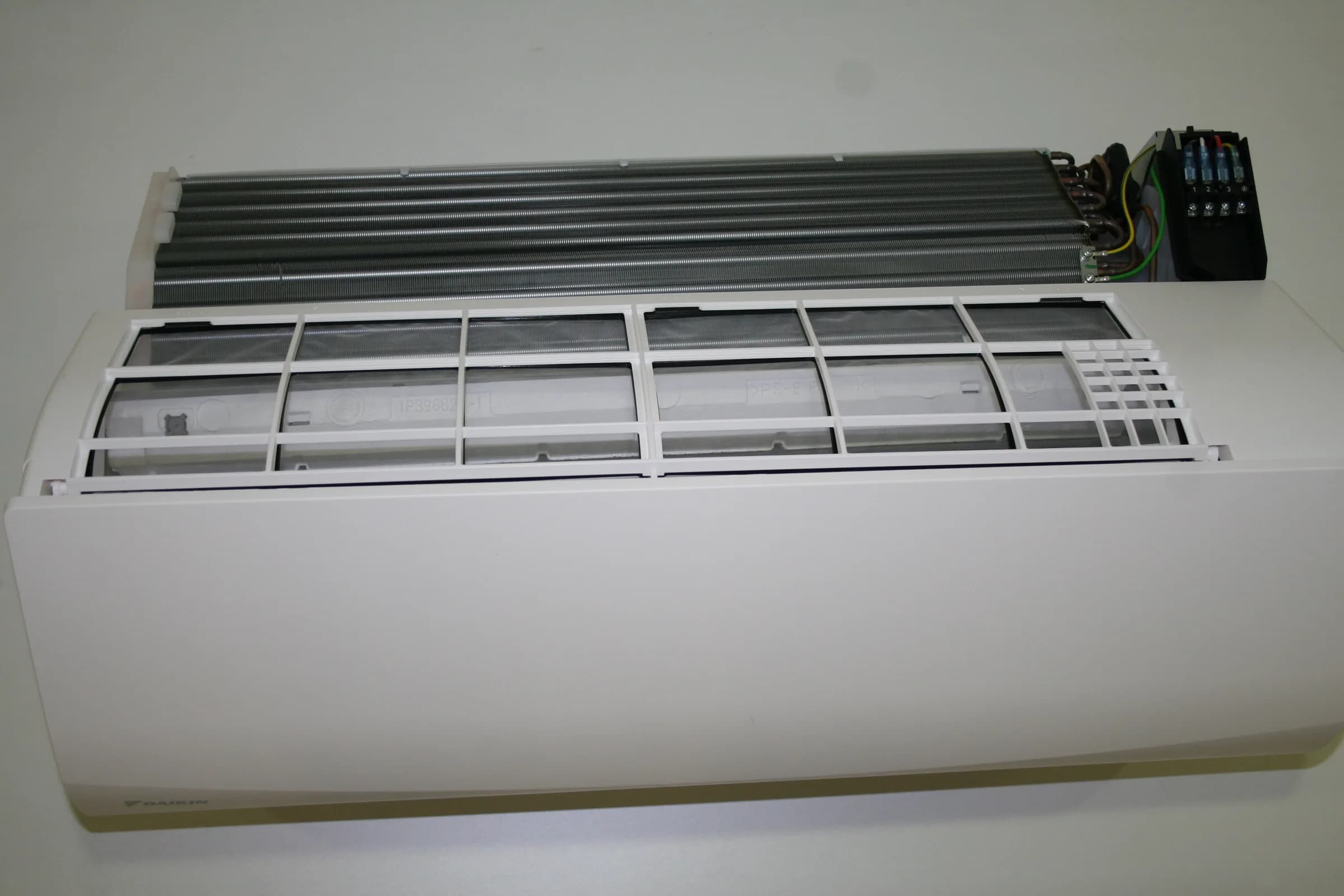

Снимите корпус внутреннего блока.

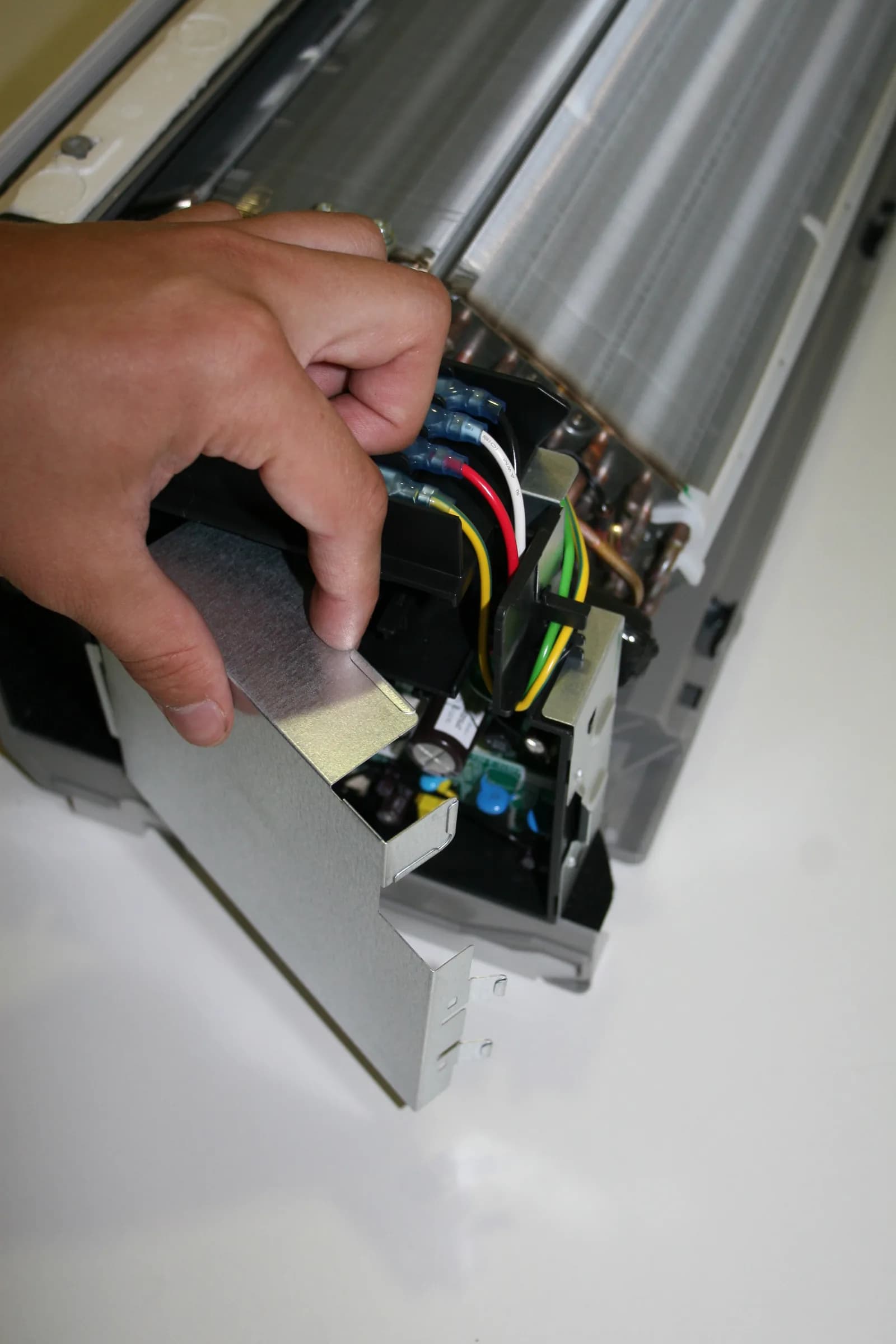

Снимите защитную крышку платы управления.

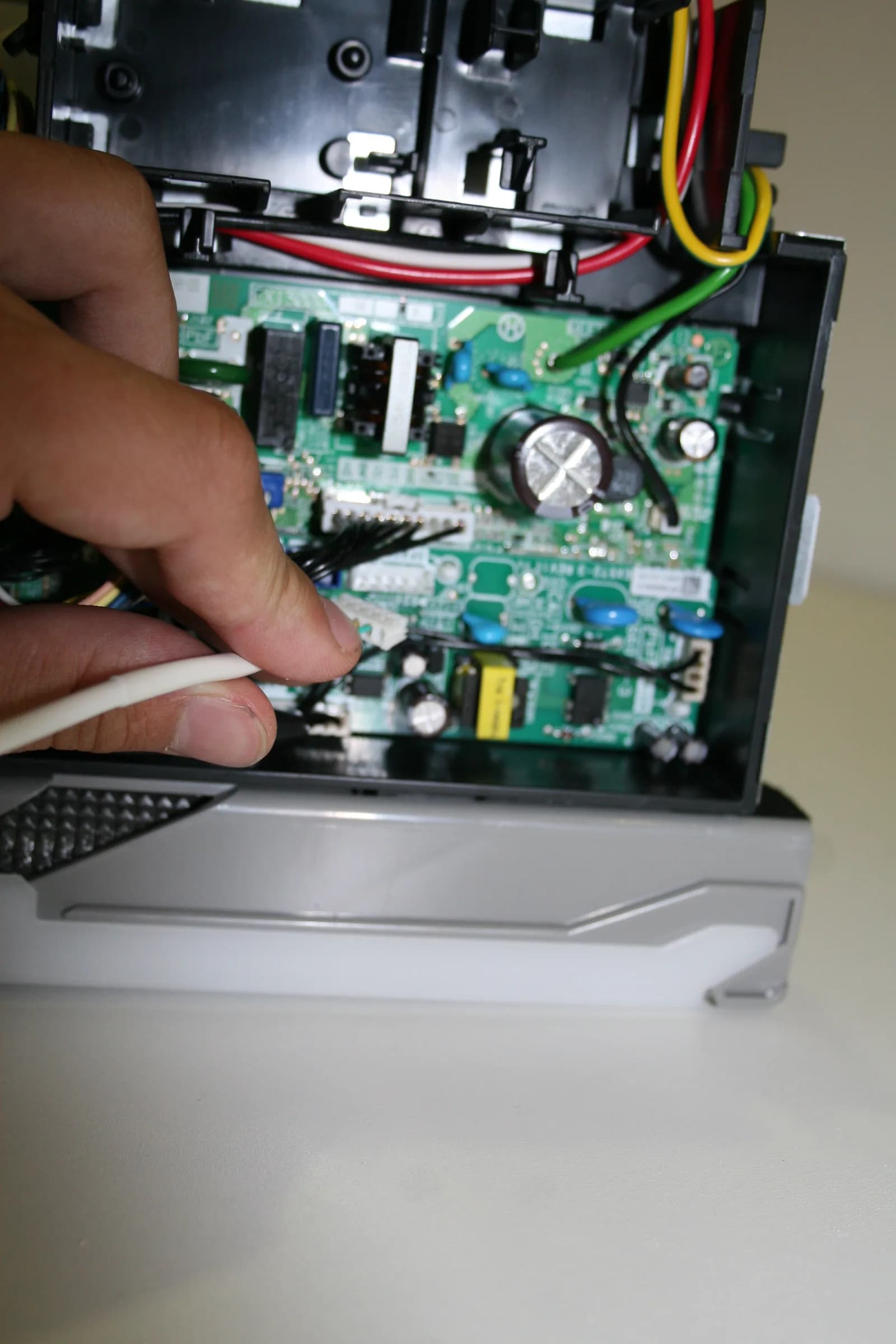

Найдите на плате внутреннего блока разъем для подключения внешних контроллеров управления S21.

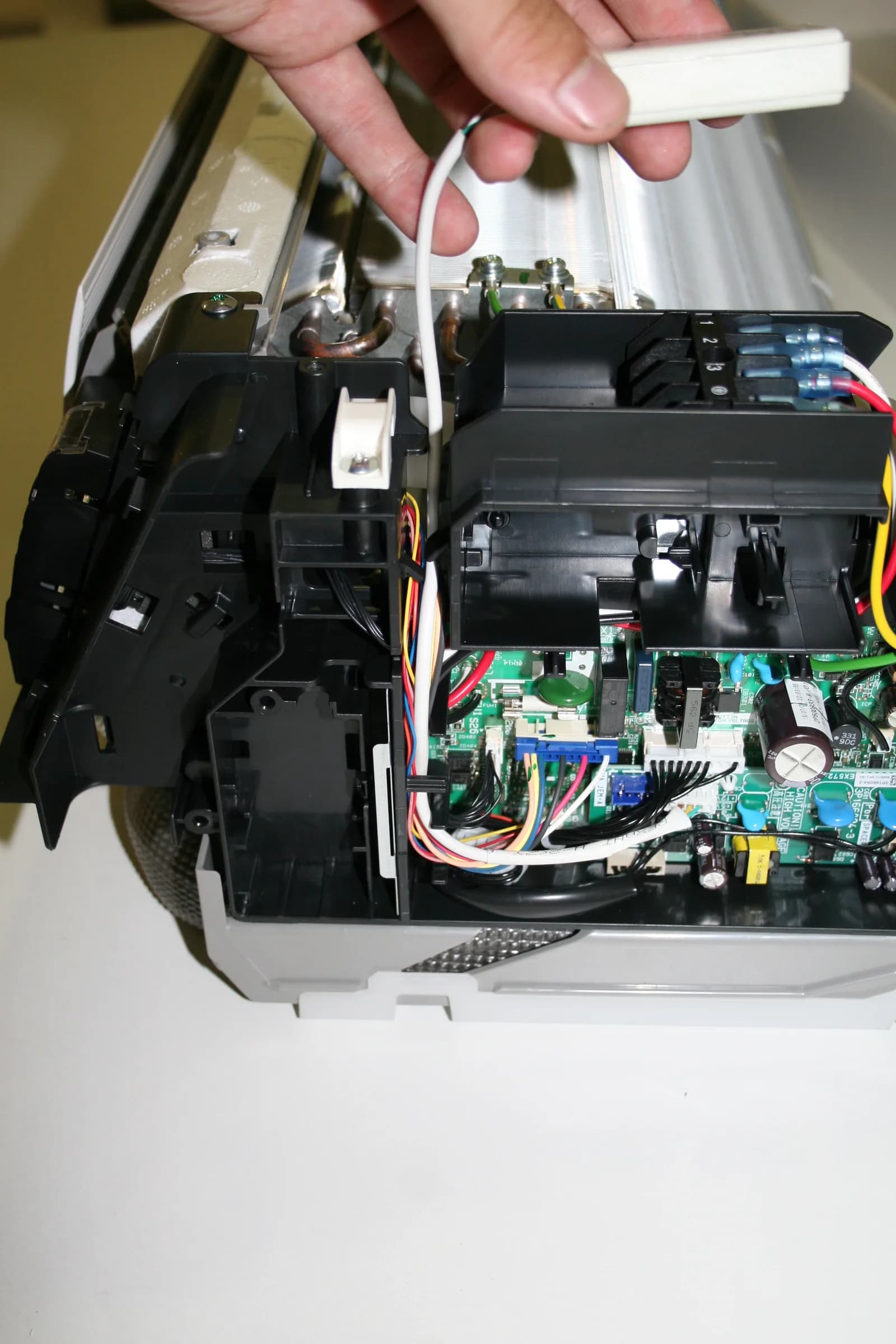

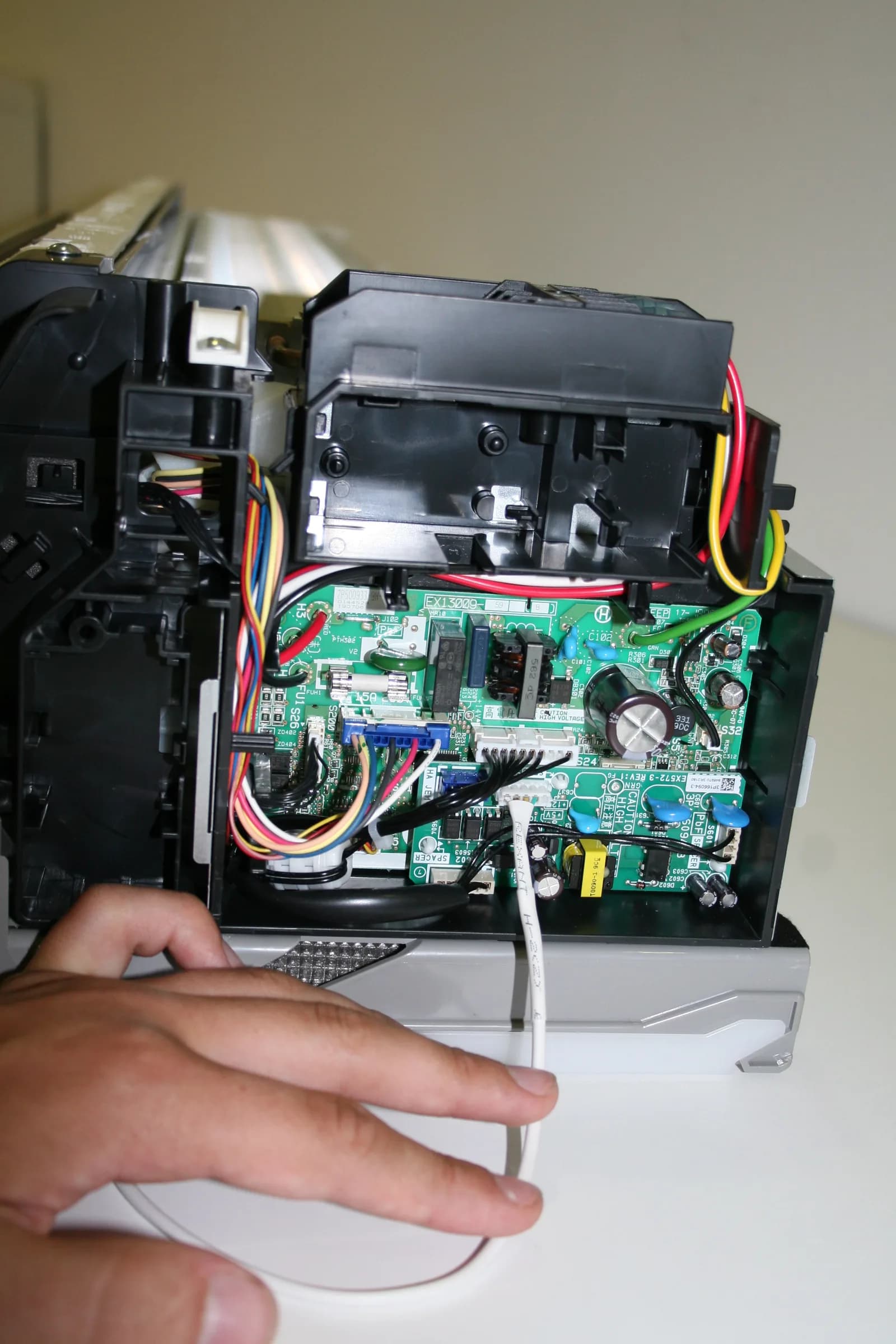

Подключите один конец разъема кабеля контроллера к плате внутреннего блока, второй конец к контроллеру.

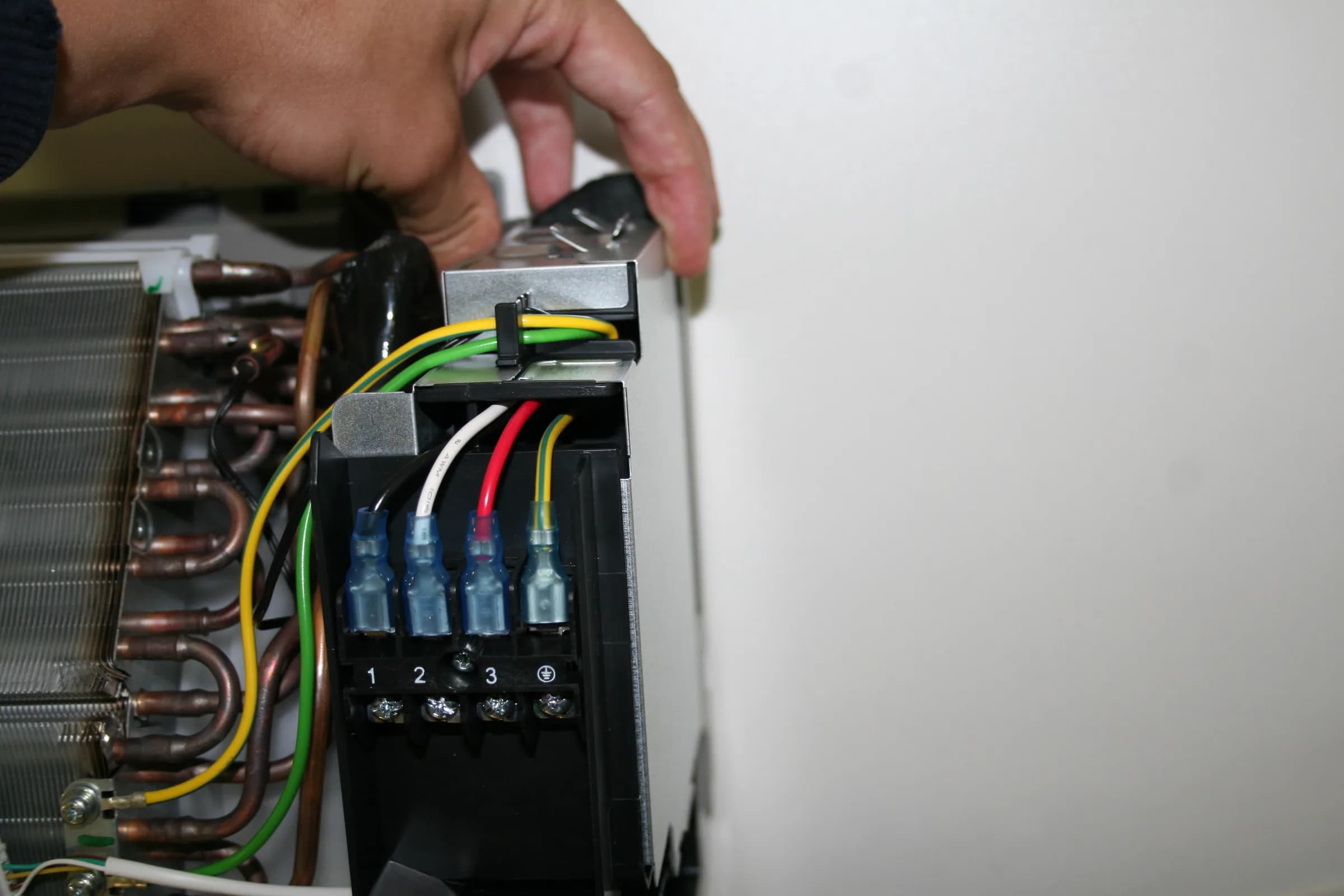

Закрепите контроллер в пространстве внутреннего блока или на его поверхности.

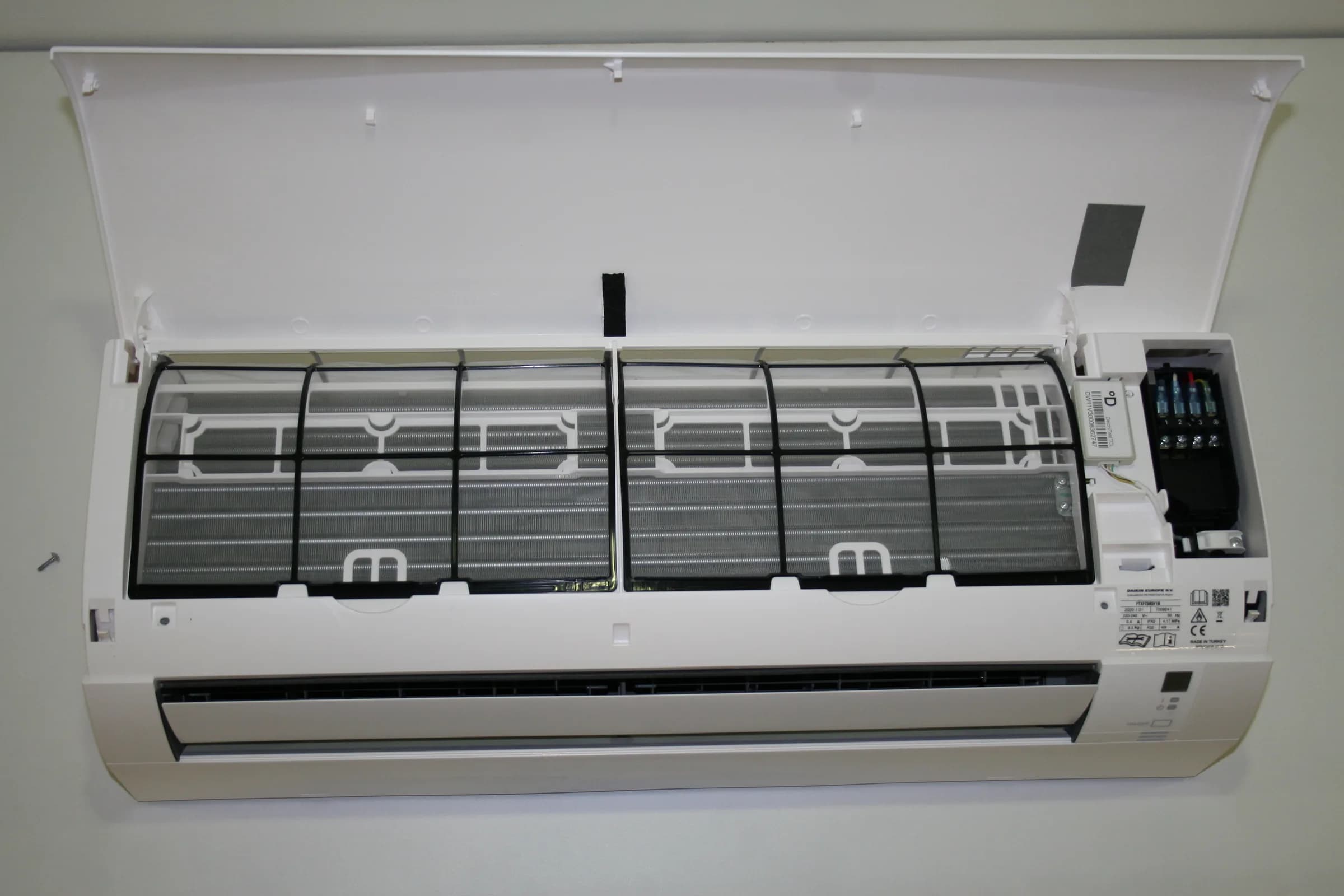

Закройте защитную крышку платы.

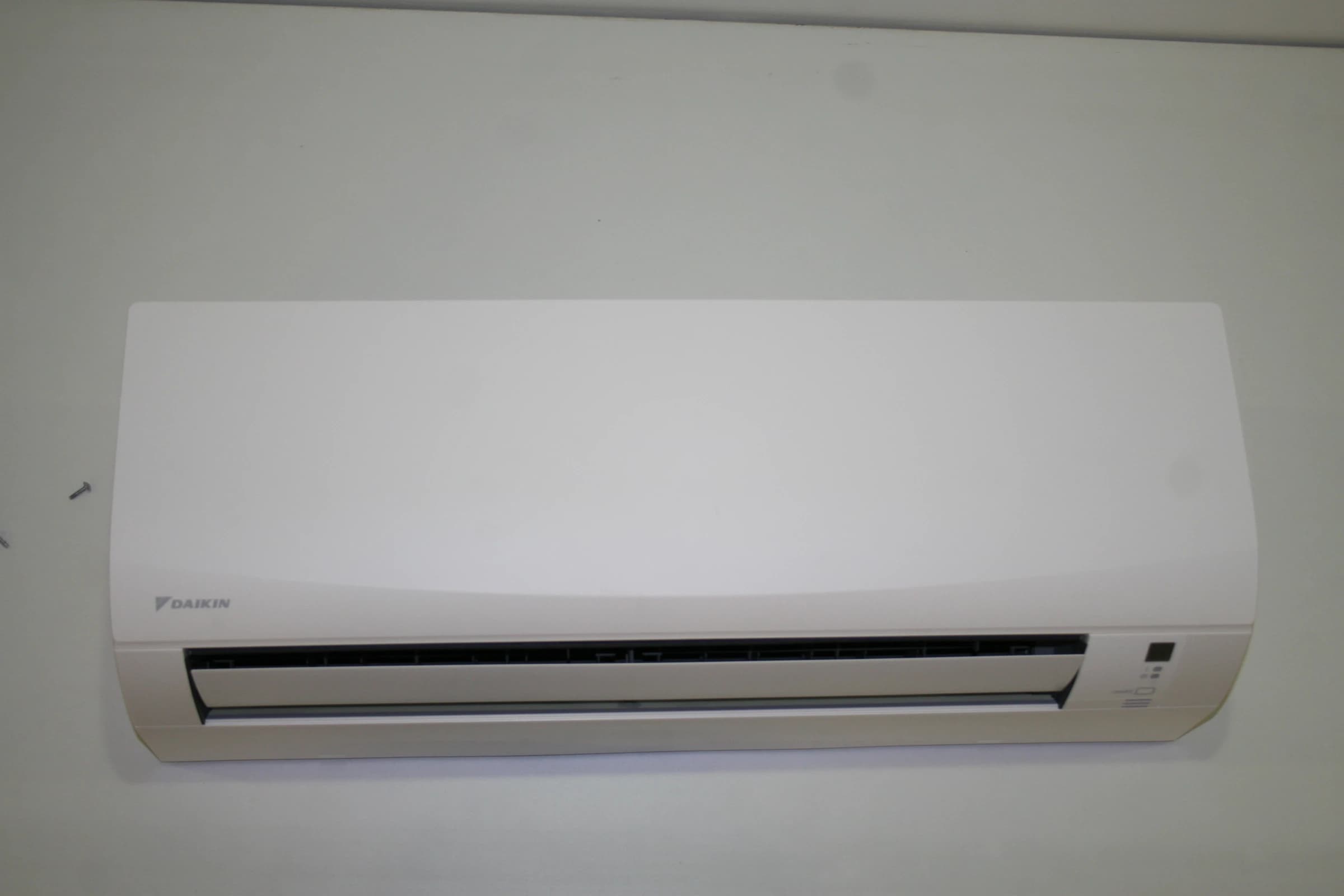

Соберите корпус внутреннего блока в обратном порядке.
Установка контроллера завершена.
Скачайте и установите приложение Daichi Comfort, добавьте контроллер и настройте управление кондиционером со смартфона. Подробно — в инструкции по подключению контроллера серии DW.
Если при установке возникли трудности, закажите установку контроллера специалистами Инженерного центра Daichi: 8 (800) 201-45-84 (звонок бесплатный).
