Пошаговая инструкция по установке Wi-Fi-контроллера DW21-B в кондиционеры Daikin Emura 3. Понадобится крестообразная отвёртка.

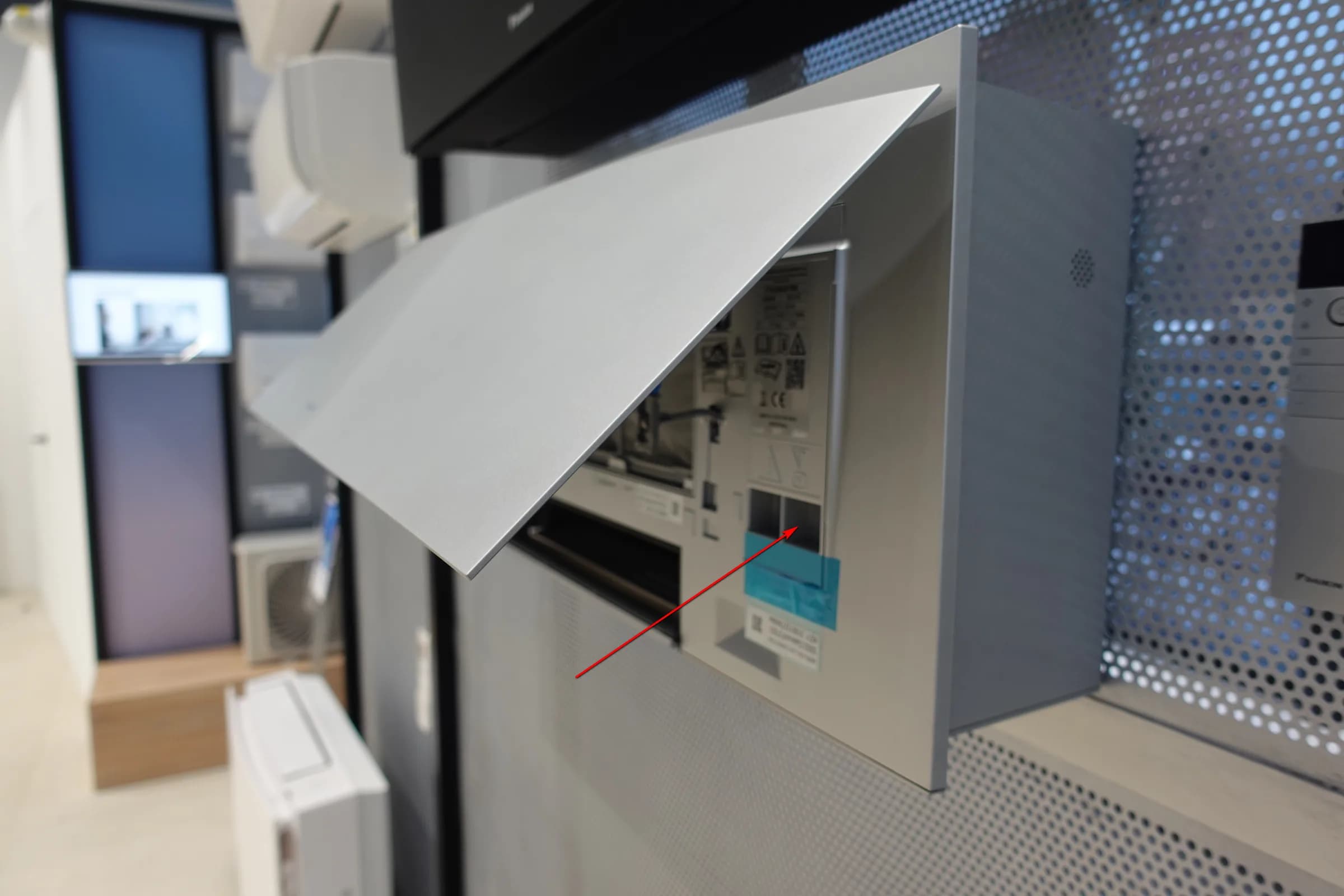

Откройте крышку внутреннего блока и зафиксируйте ее с помощью специального упора (упор расположен на внутренней стороне панели кондиционера).

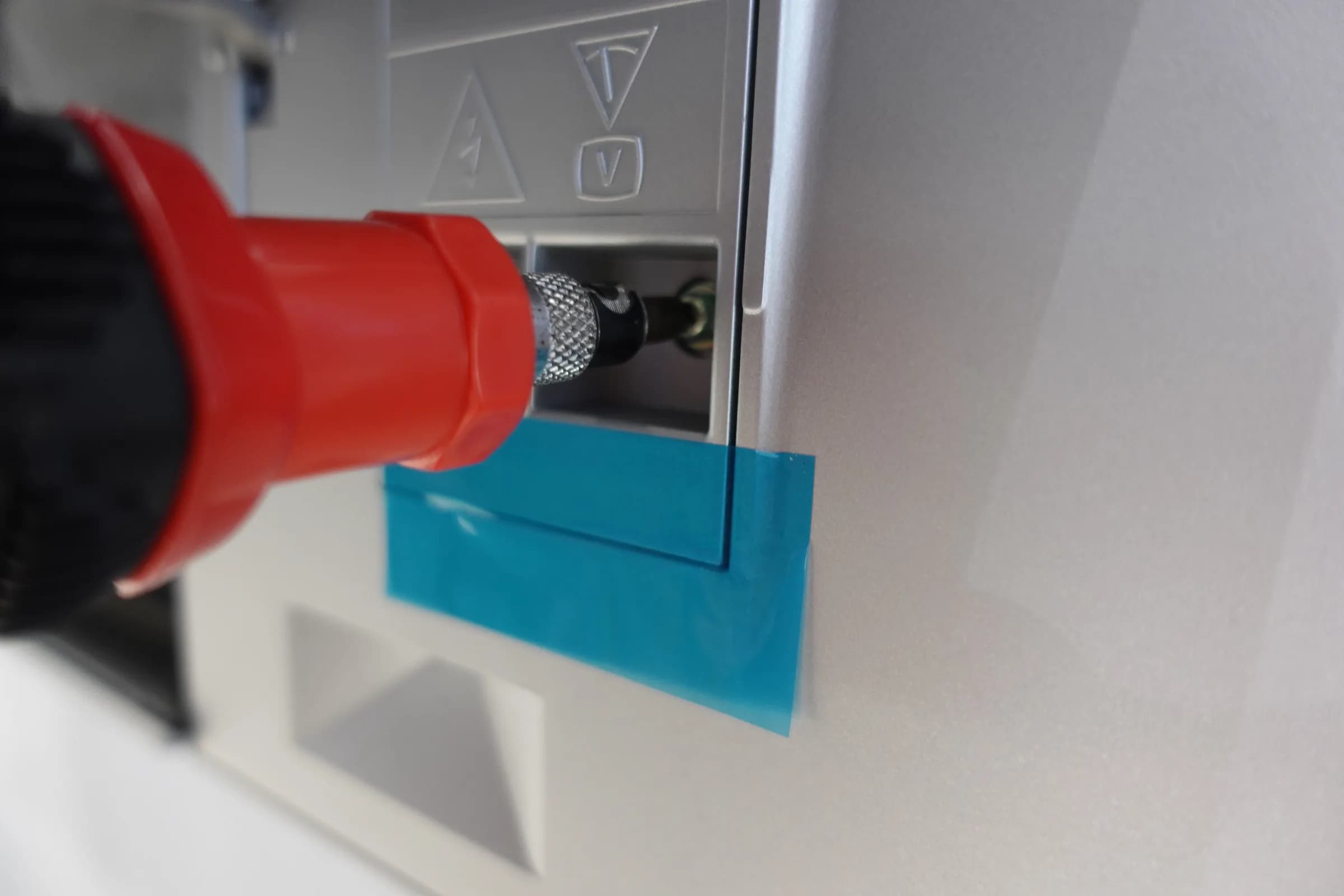

Открутите винт №1 крепления корпуса блока. Нужна крестообразная отвёртка.
Открутите винт №1 крепления корпуса блока. Нужна крестообразная отвёртка.

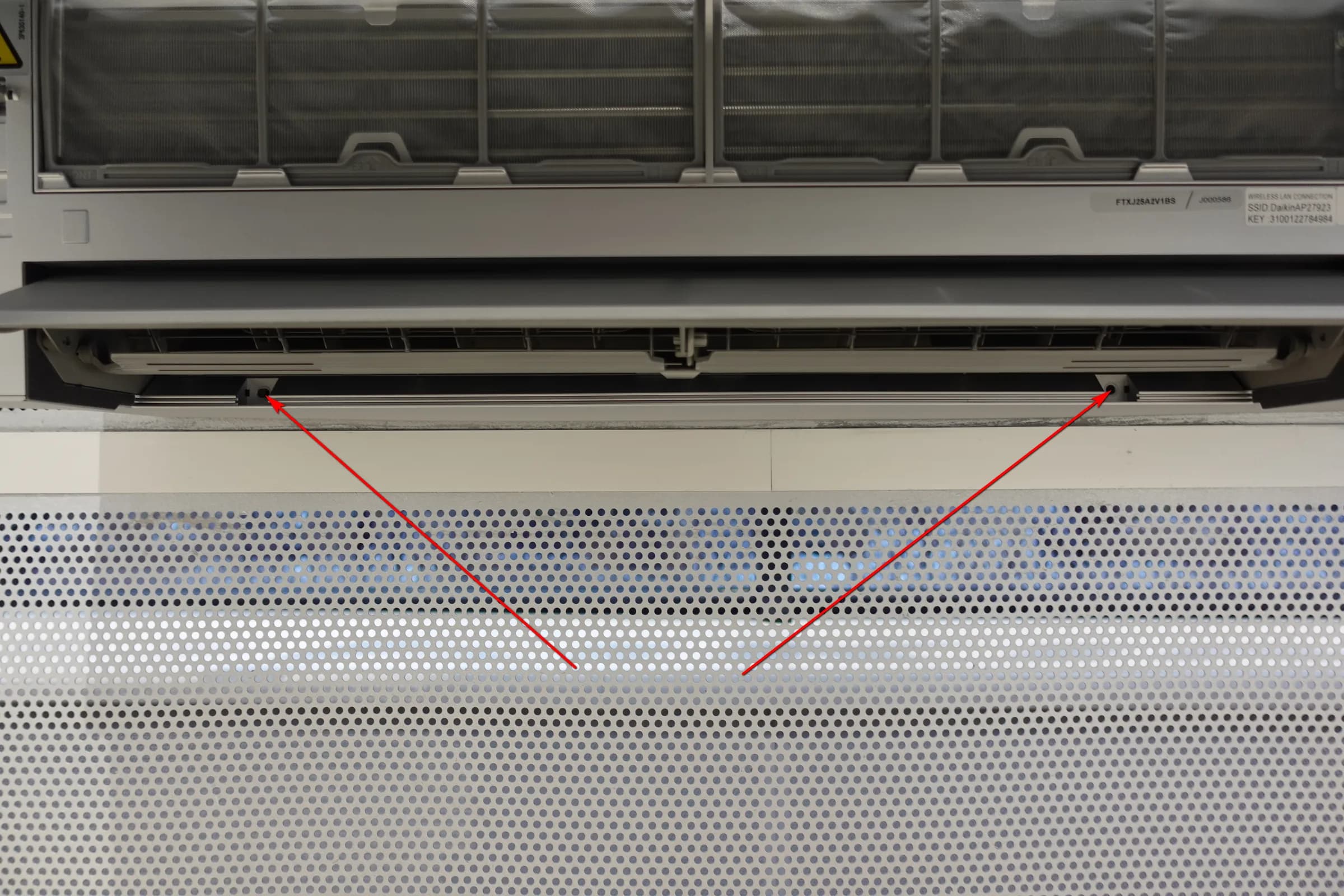

Открутите винт №2 и №3 крепления корпуса блока. Нужна крестообразная отвёртка.

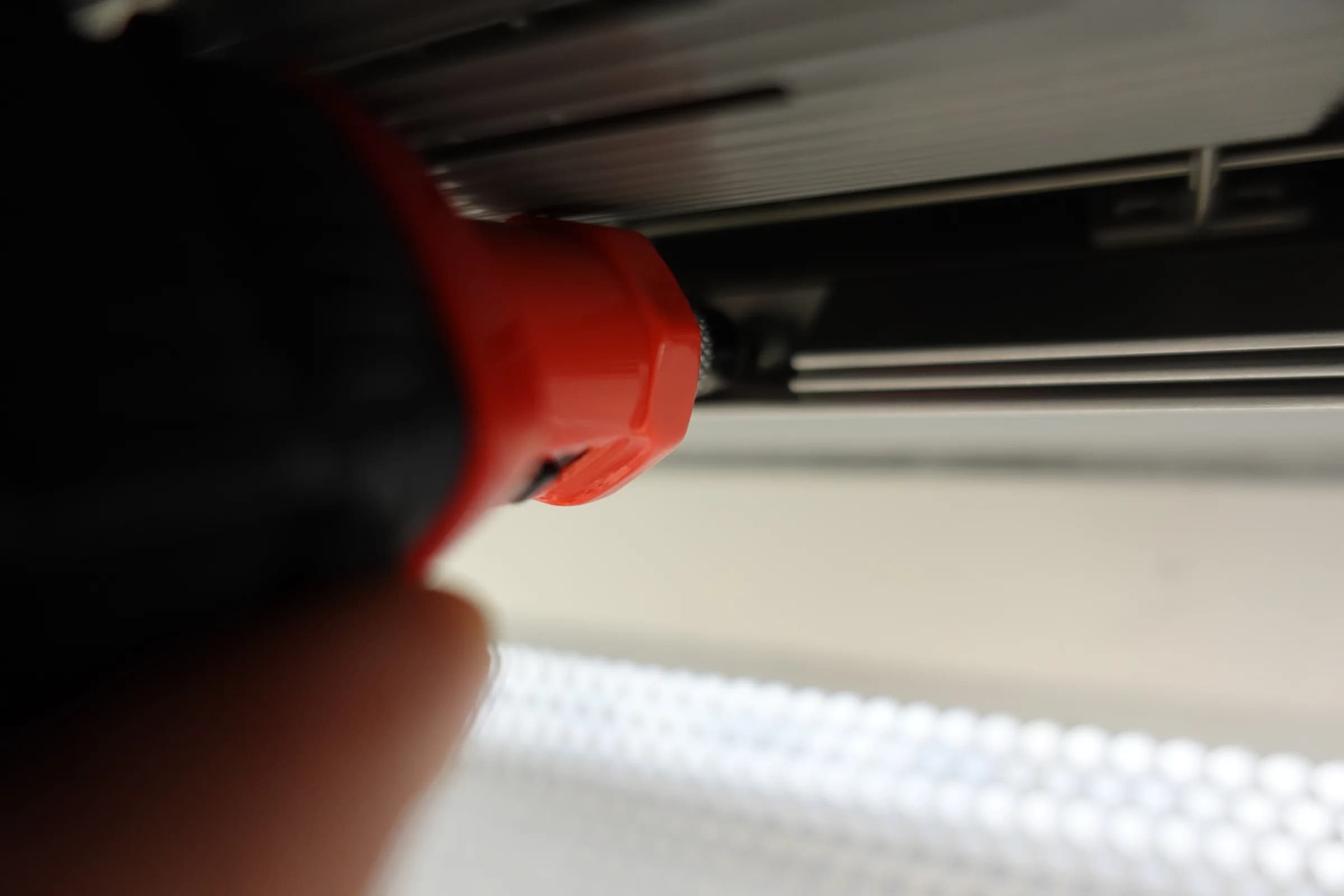

Открутите винт №2 и №3 крепления корпуса блока. Нужна крестообразная отвёртка.

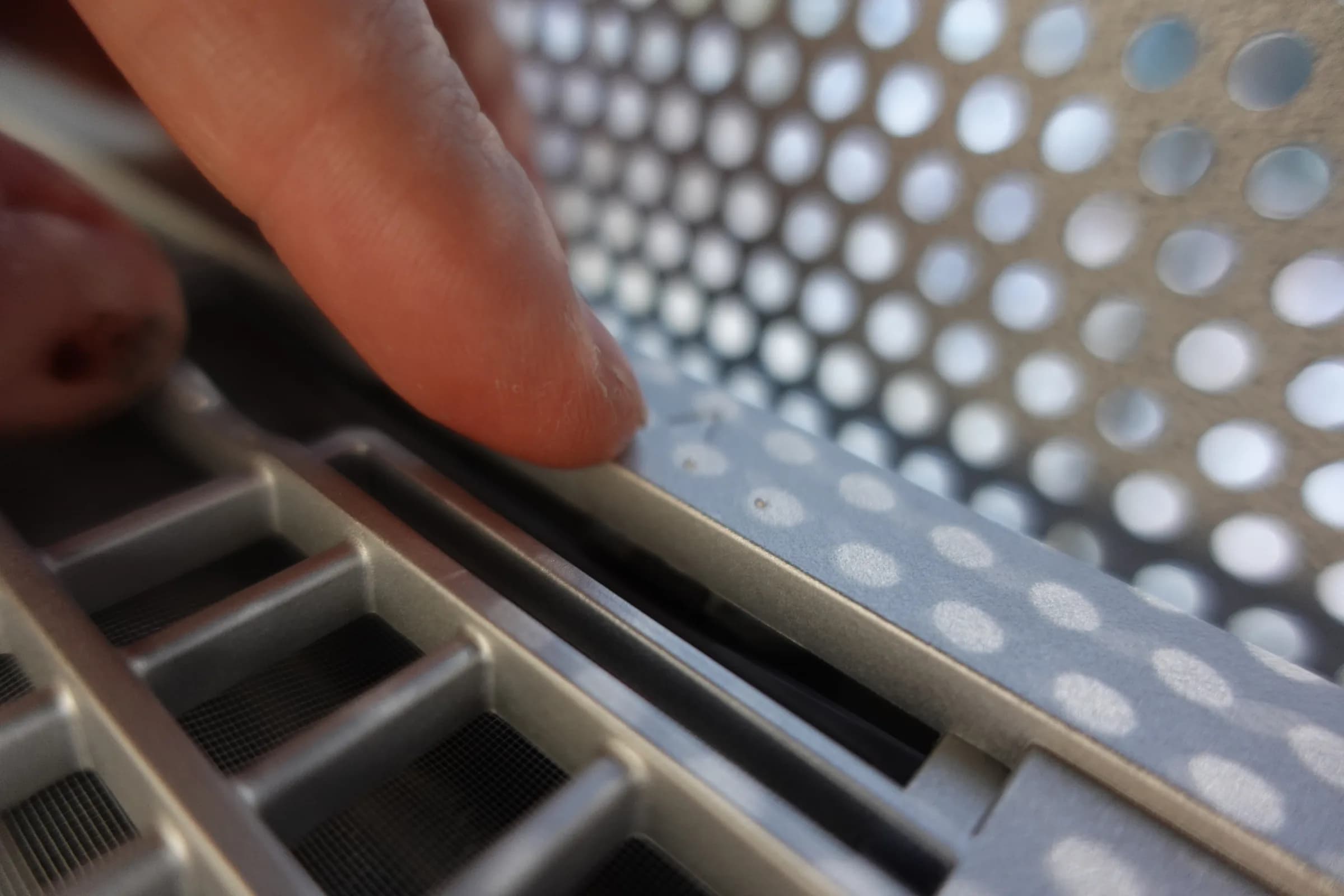

Освободите защелки крепления корпуса к блоку в местах помеченных символами ***.

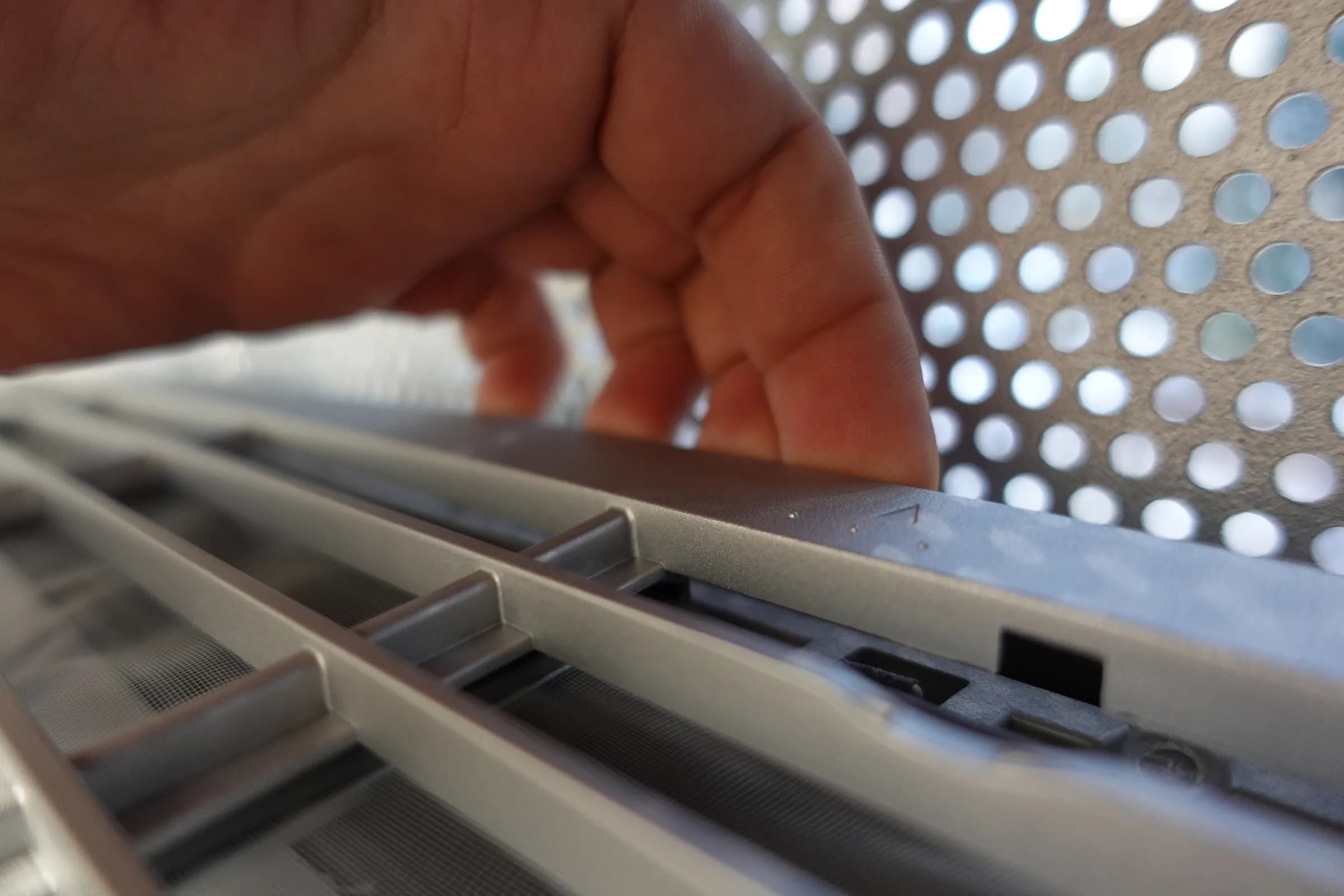

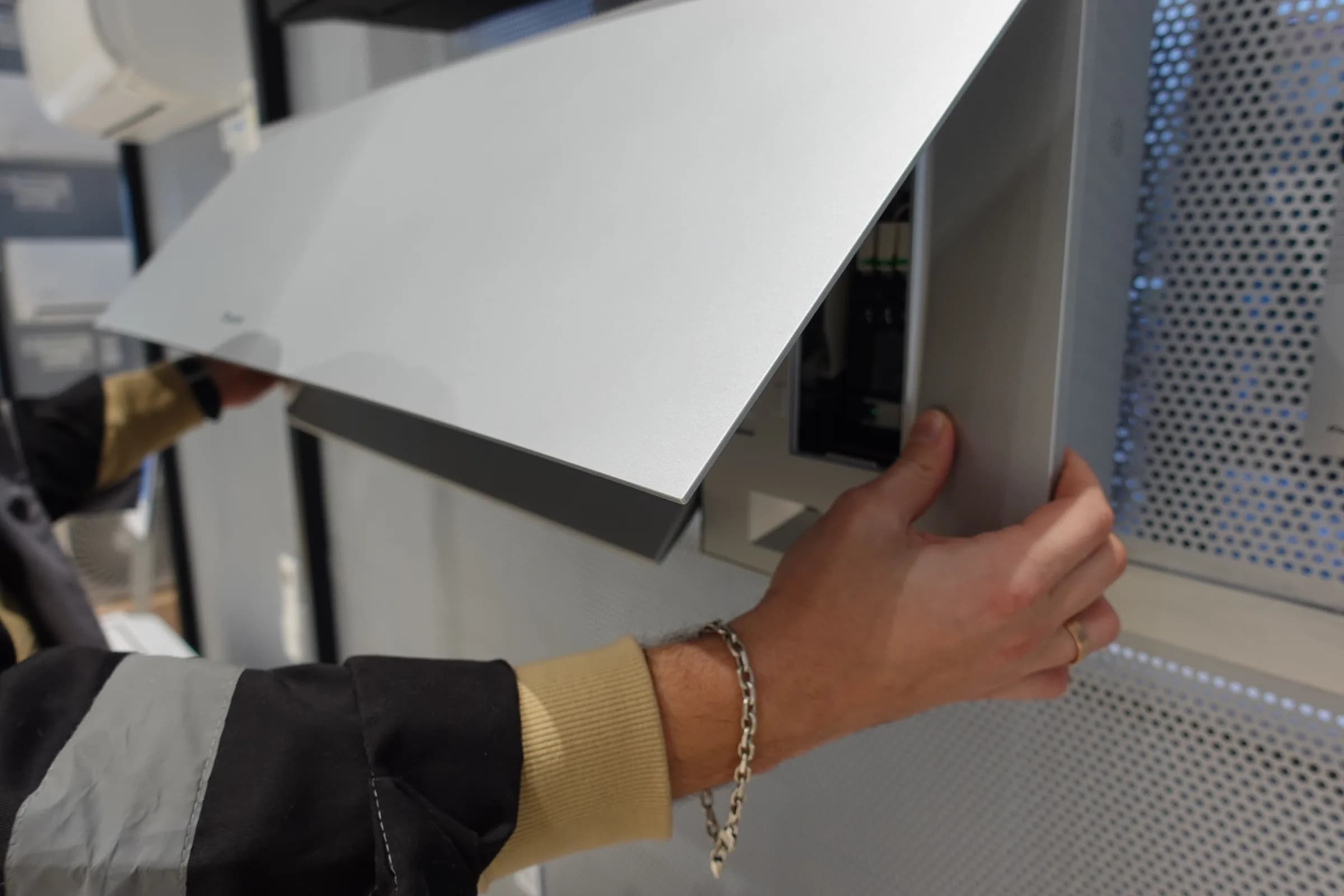

Освободите защелки крепления корпуса к блоку.

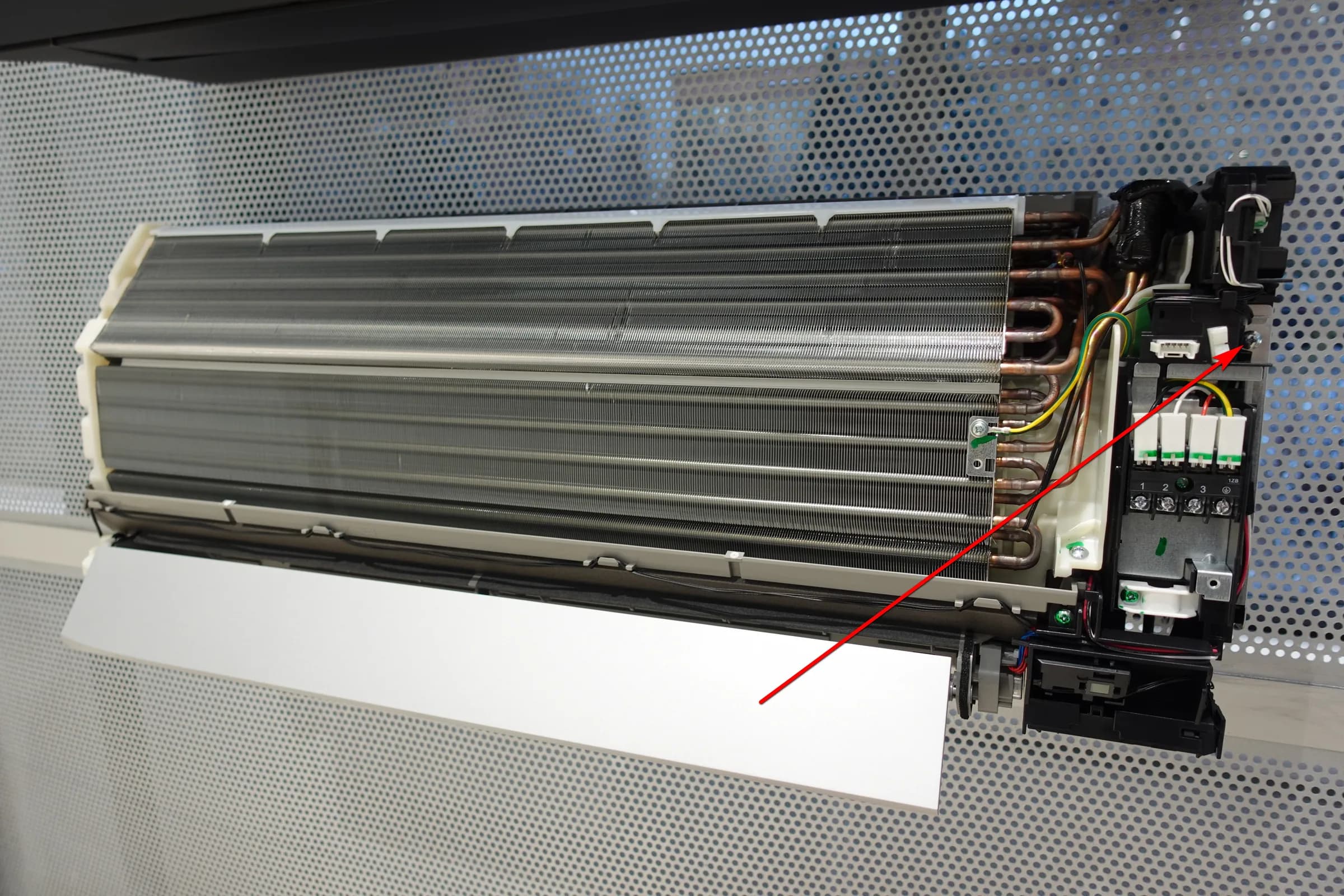

Снимите корпус блока.
Открутите винт защитной крышки платы внутреннего блока.

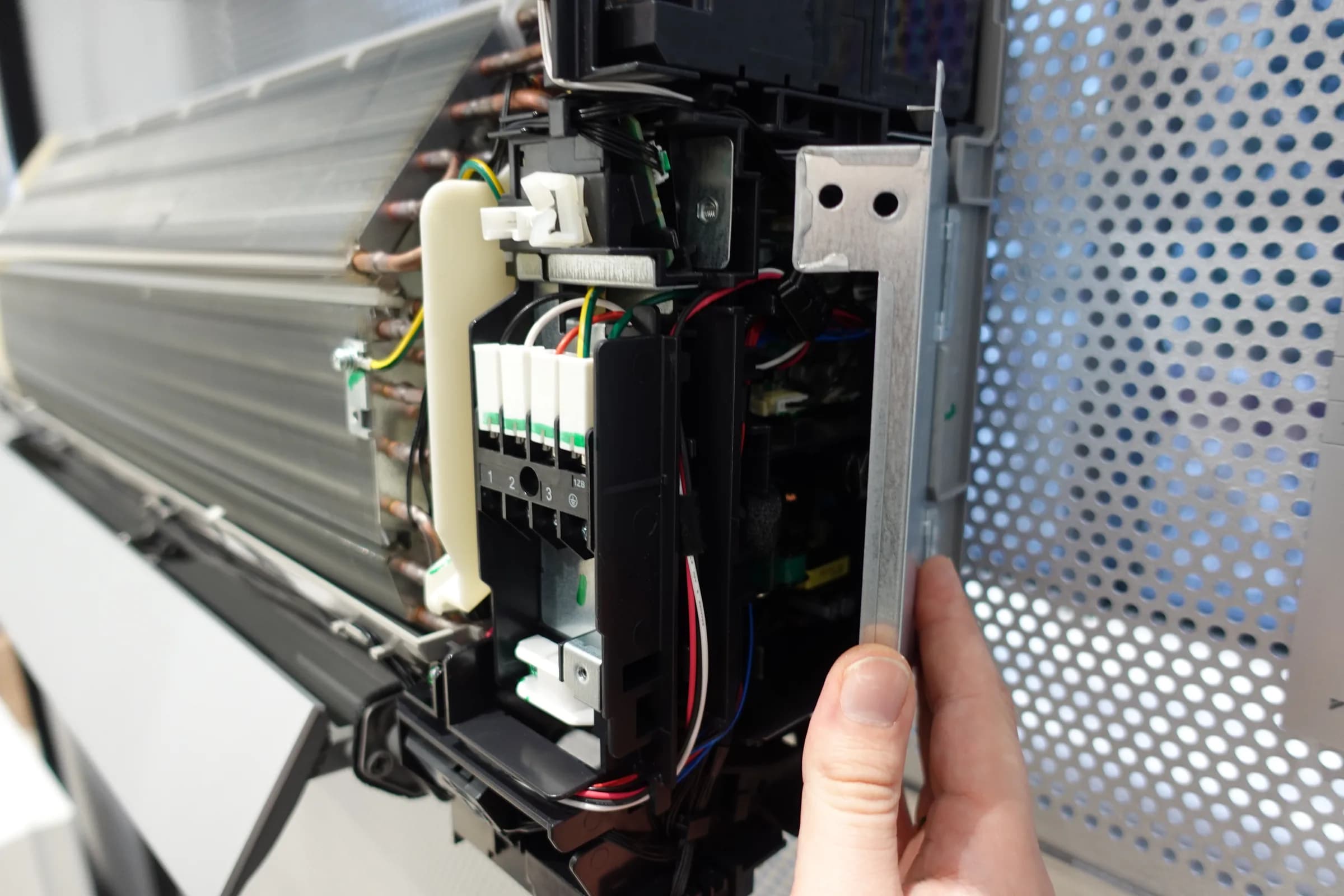

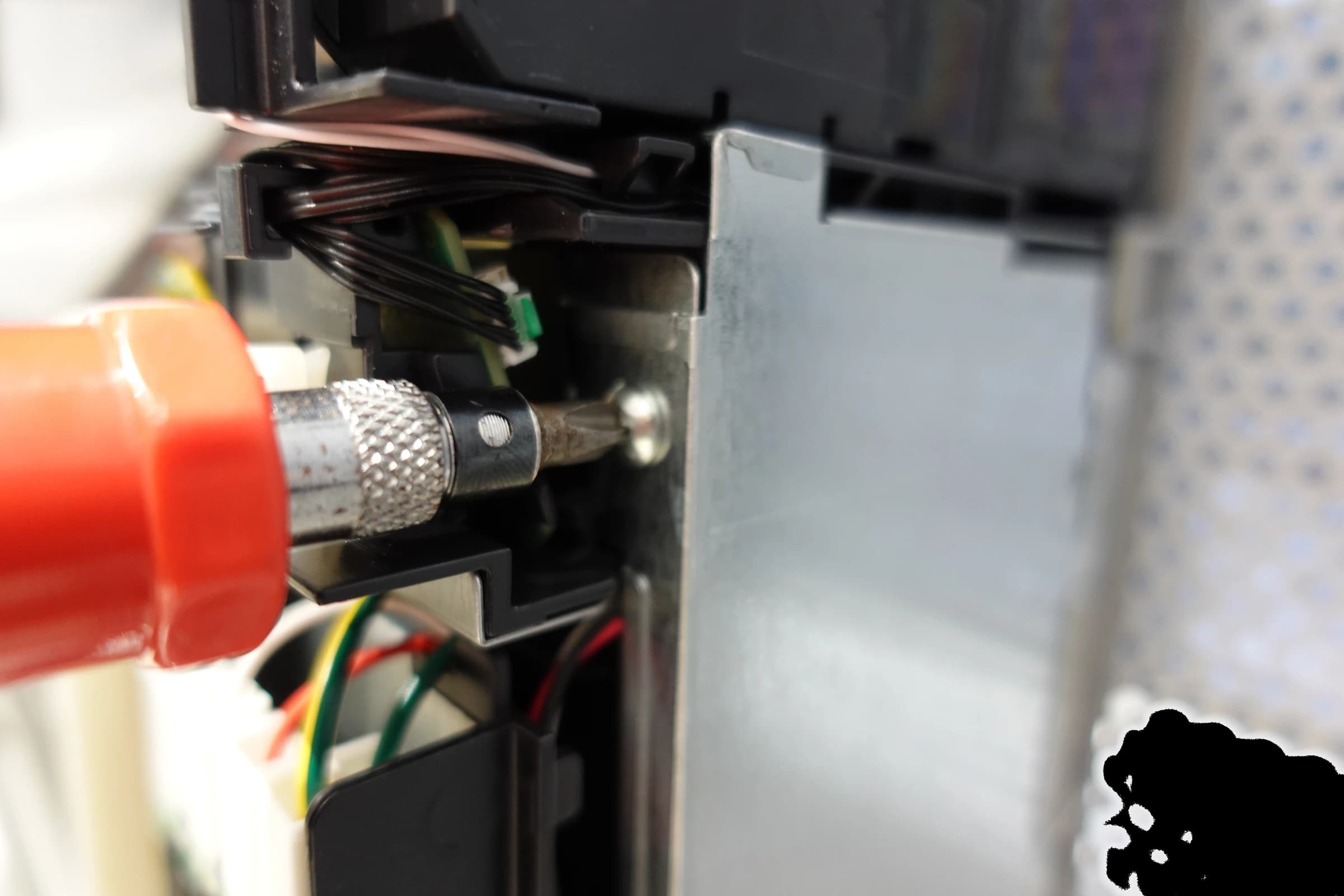

Открутите винт защитной крышки платы внутреннего блока. Нужна крестообразная отвёртка.

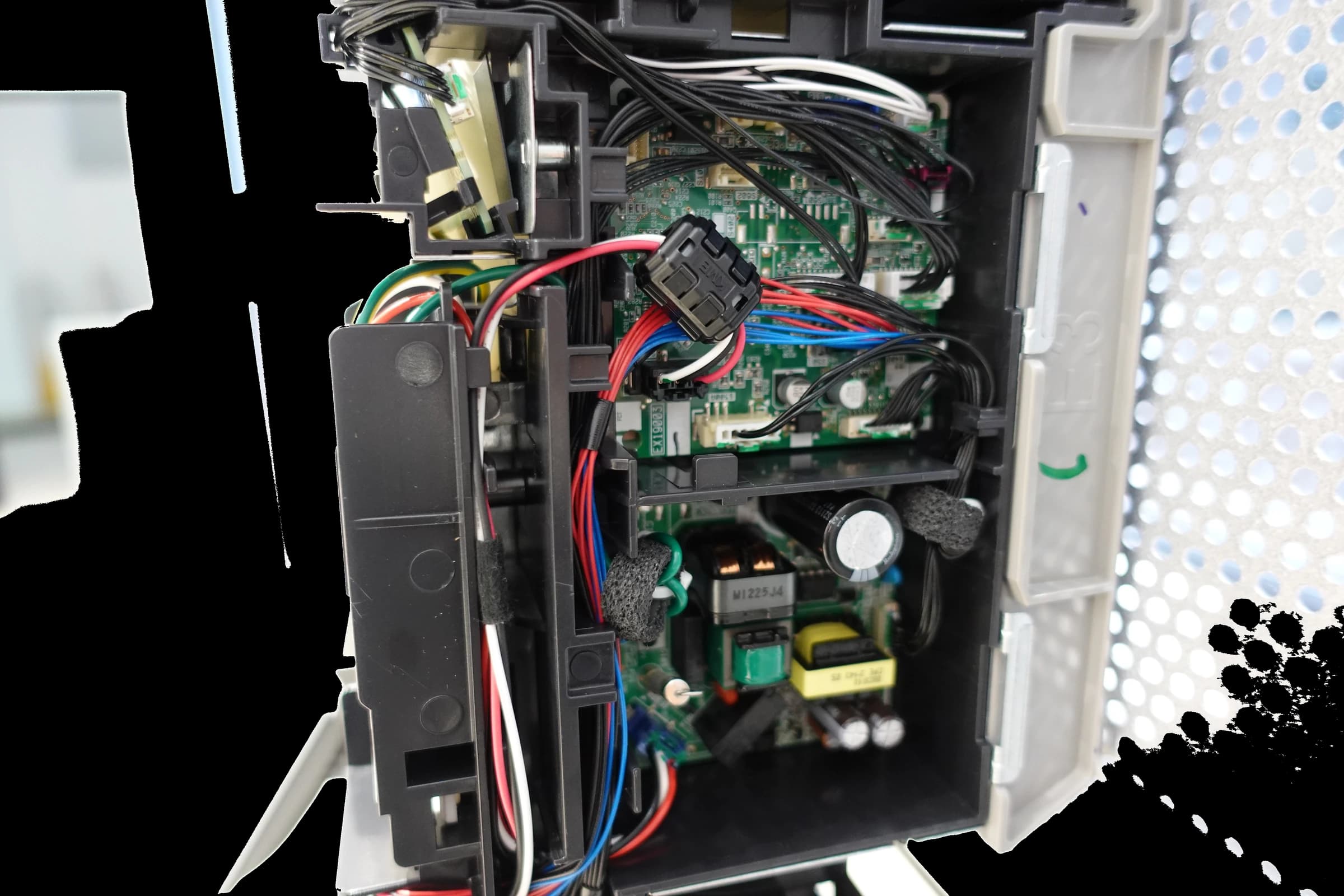

Снимите защитную крышку с блока.

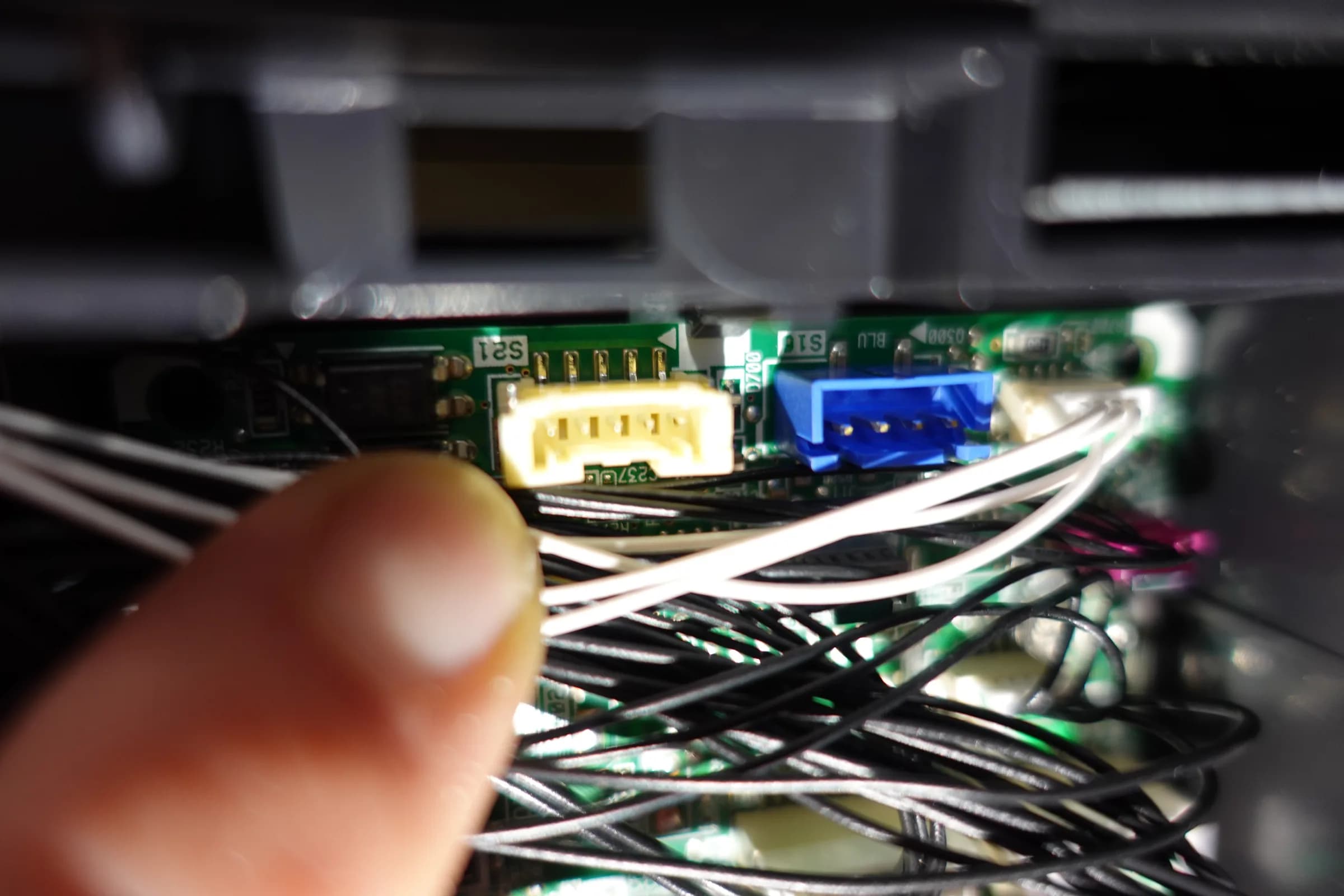

На плате внутреннего блока найдите разъем S21.
Разъем S21 белого цвета расположен в верхней части платы.

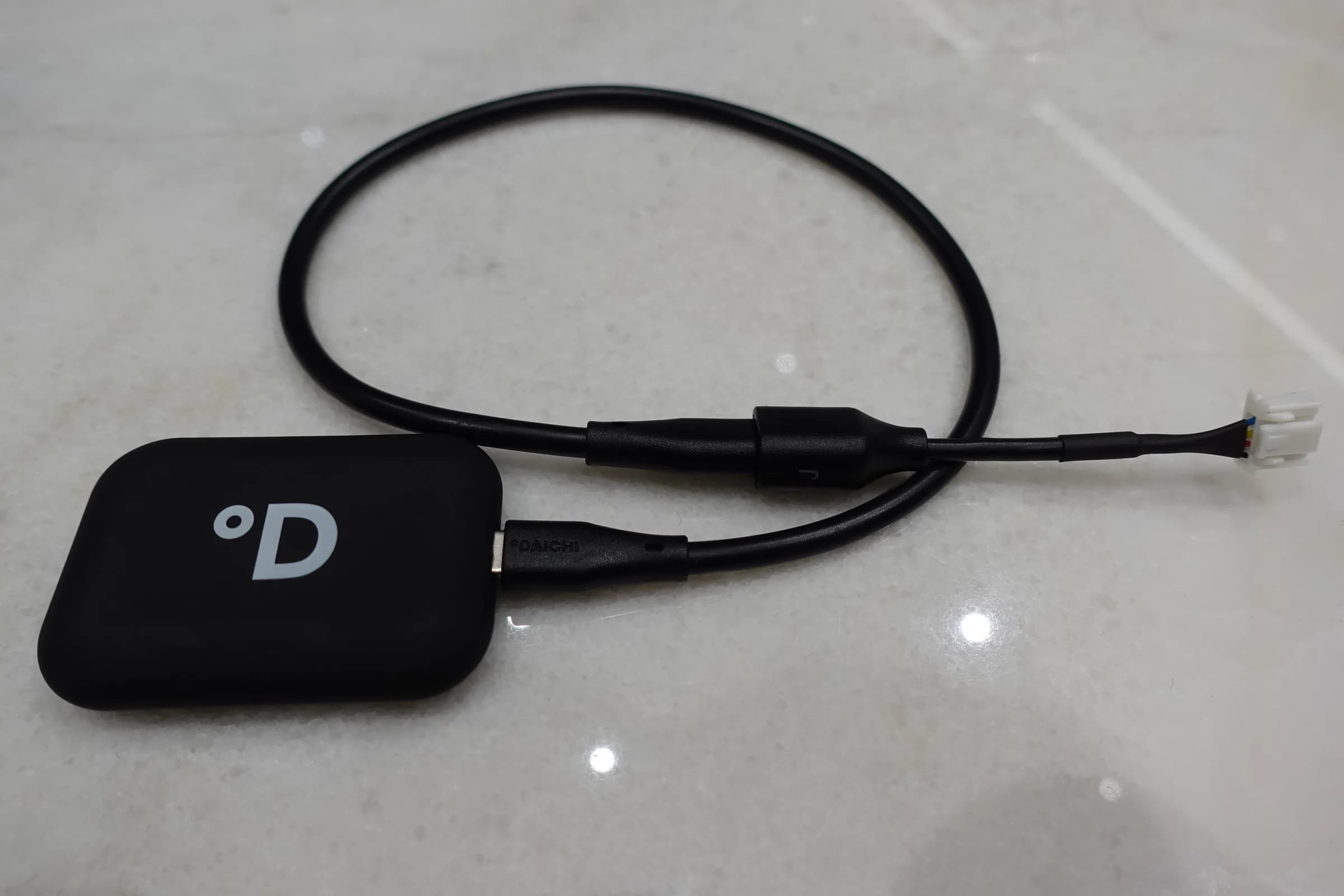

Соедините переходник с маркировкой J и кабель с контроллером.

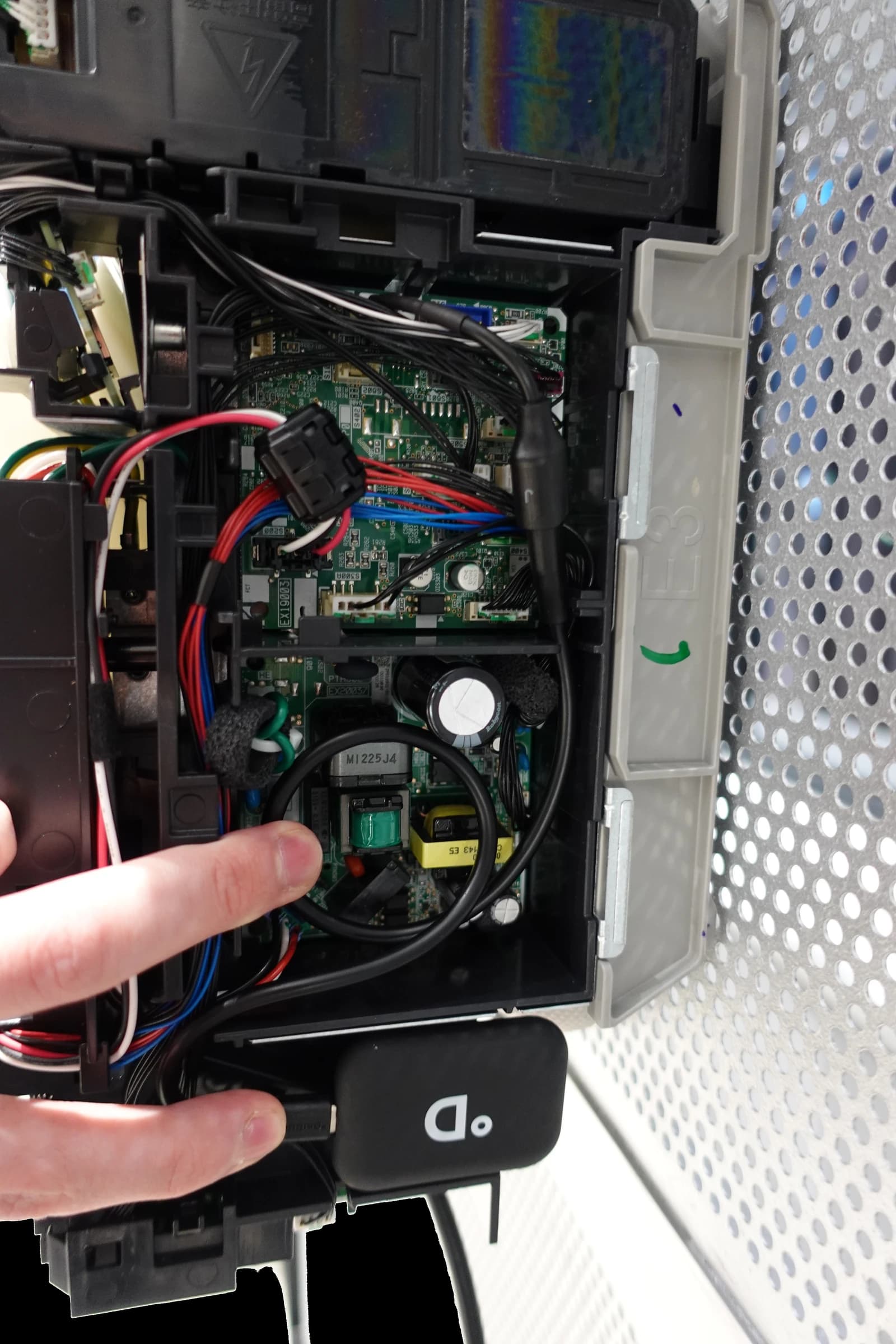

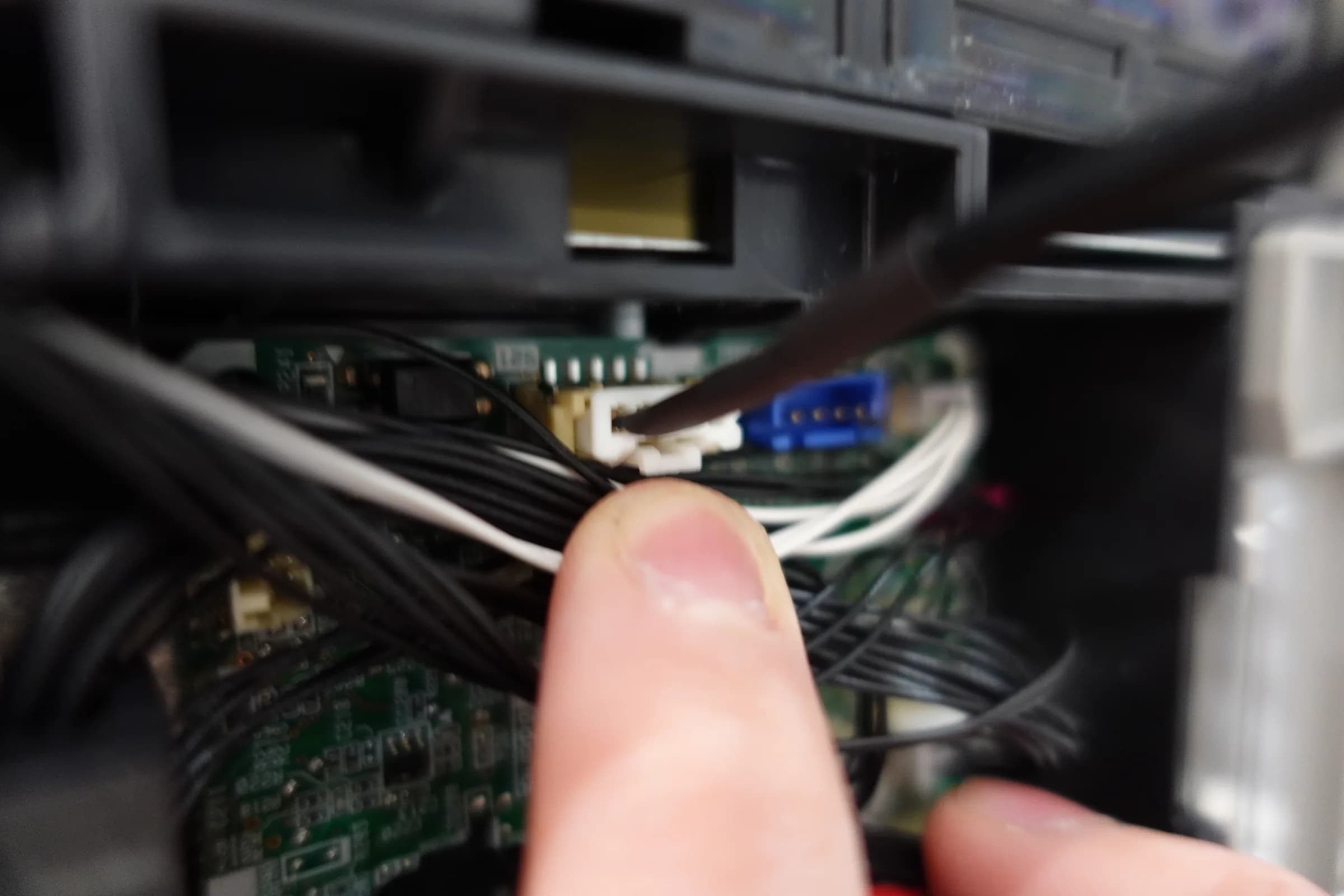

Воткните переходник в разъем S21 платы внутреннего блока.

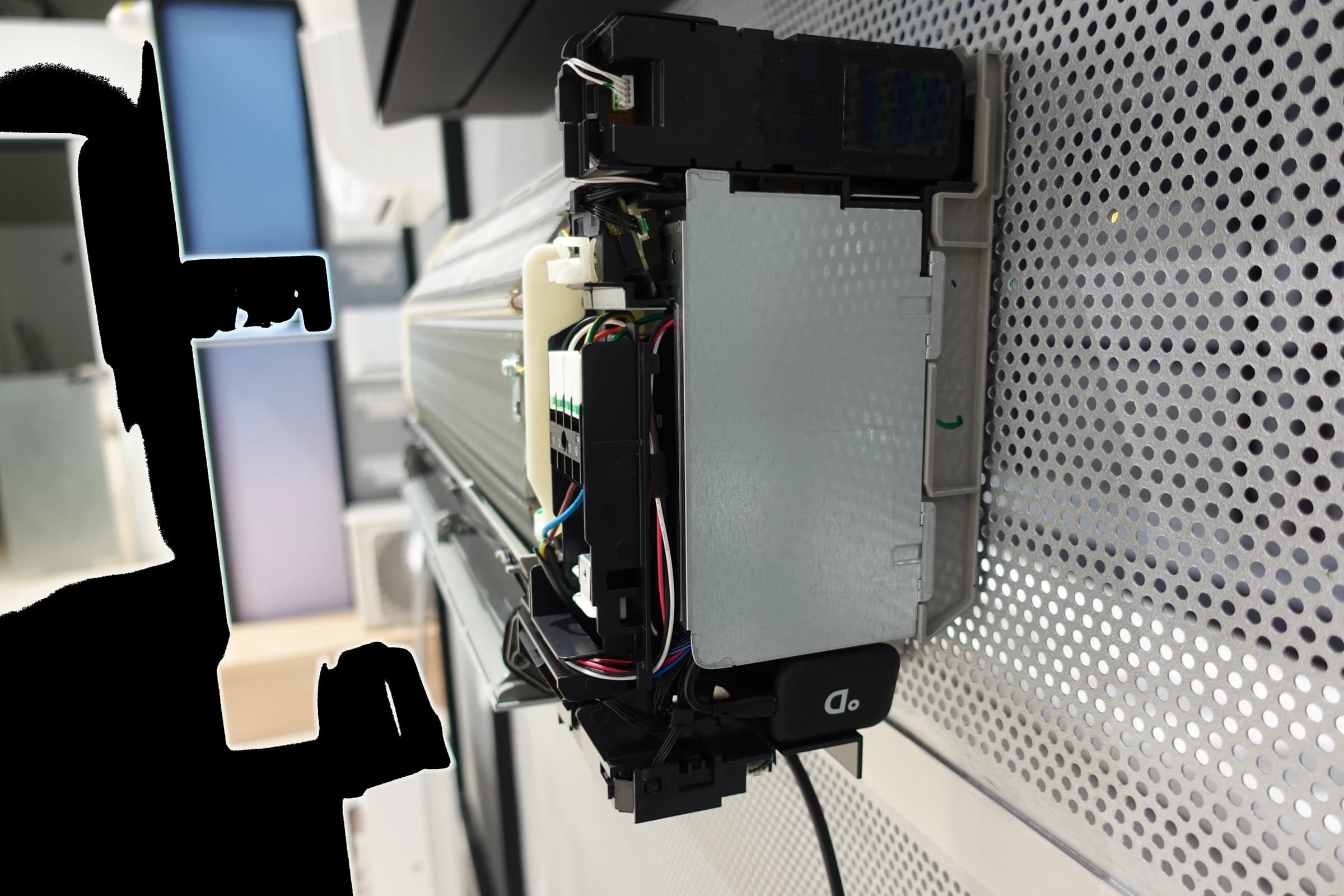

Уложите кабель во внутреннем пространстве блока.
Закройте защитную крышку платы внутреннего блока, прикрепите контроллер в свободном пространстве блока входящими в комплект липучками.
Скачайте и установите приложение Daichi Comfort, добавьте контроллер и настройте управление кондиционером со смартфона. Подробно — в инструкции по подключению контроллера серии DW.
Если при установке возникли трудности, закажите установку контроллера специалистами Инженерного центра Daichi: 8 (800) 201-45-84 (звонок бесплатный).
