Пошаговая инструкция по установке Wi-Fi-контроллера DW21-B в кондиционеры Daikin Emura FTXG/FTXJ Black. Понадобится крестообразная отвёртка.
Откройте крышку внутреннего блока и придерживайте её во время дальнейших действий.

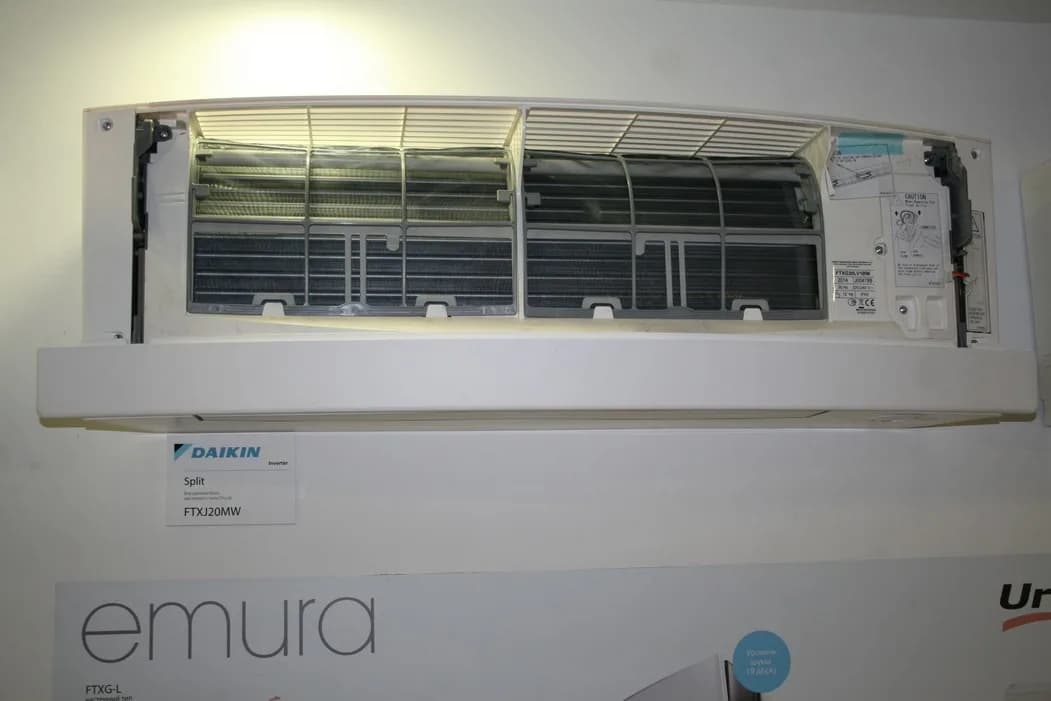

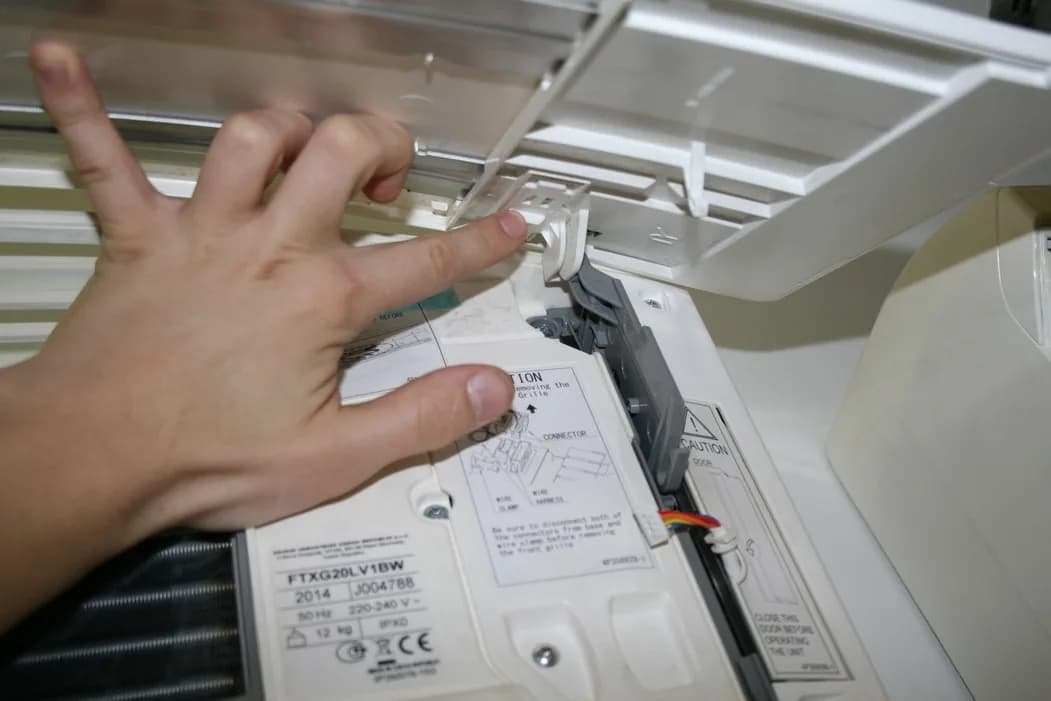

Освободите левую и правую защелки крышки внутреннего блока.

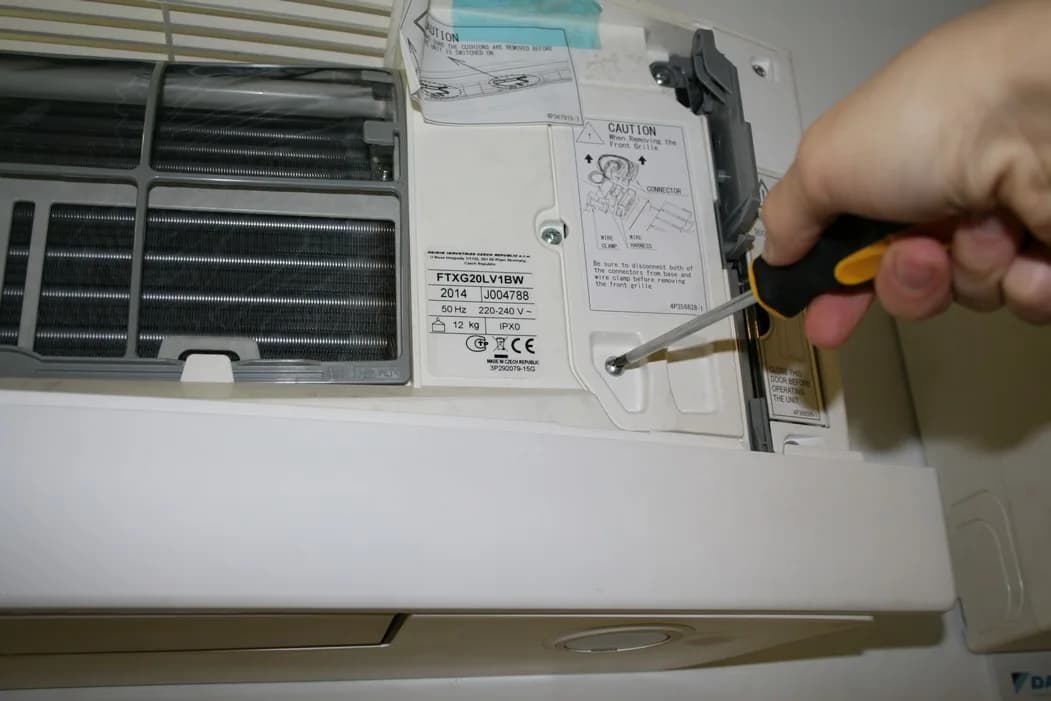

Аккуратно снимите крышку внутреннего блока.

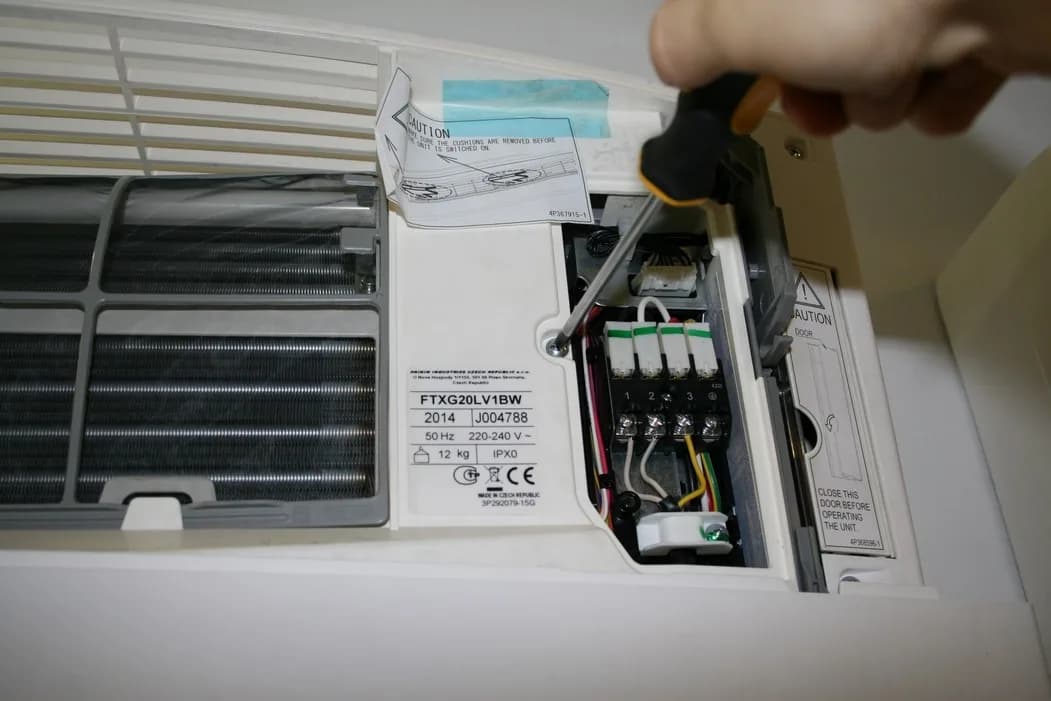

Открутите винт клеммной колодки, снимите крышку клеммного блока. Нужна крестообразная отвёртка.

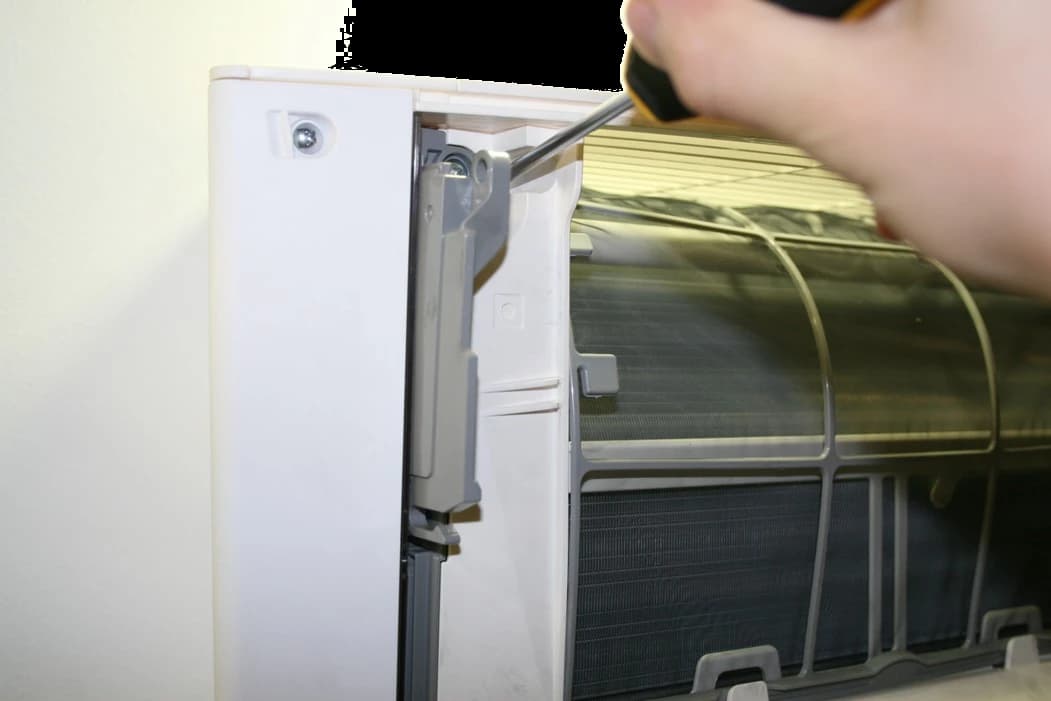

Открутите винт корпуса блока. Нужна крестообразная отвёртка.

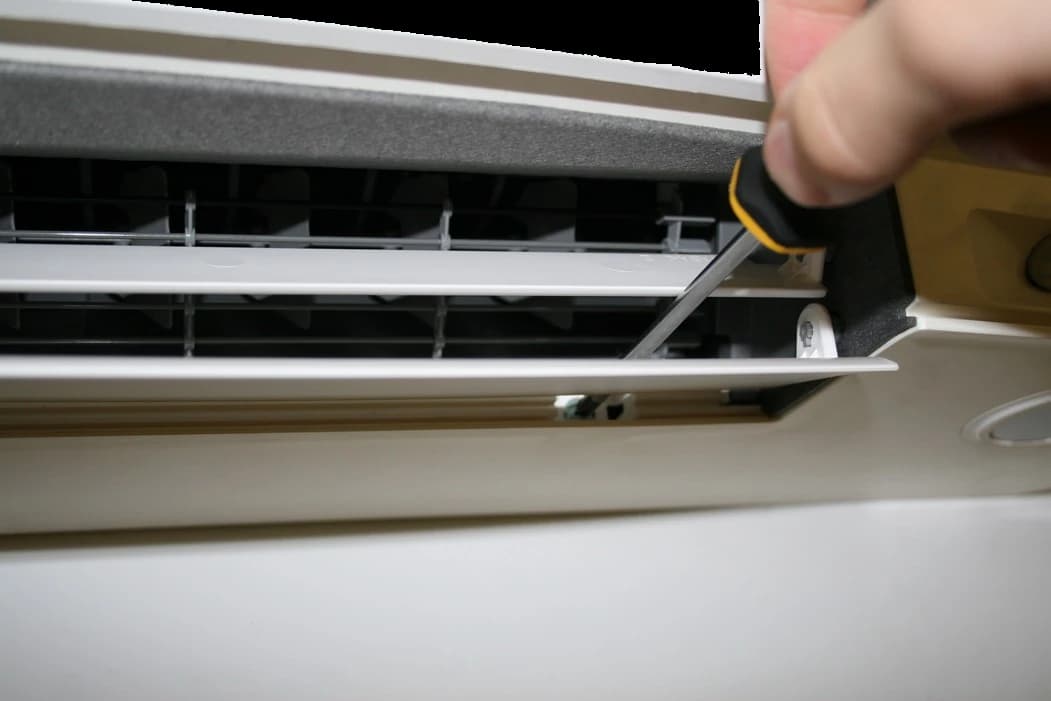

Открутите винт в левой части корпуса блока. Нужна крестообразная отвёртка.
Открутите винты в области шторок внутреннего блока. Нужна крестообразная отвёртка.

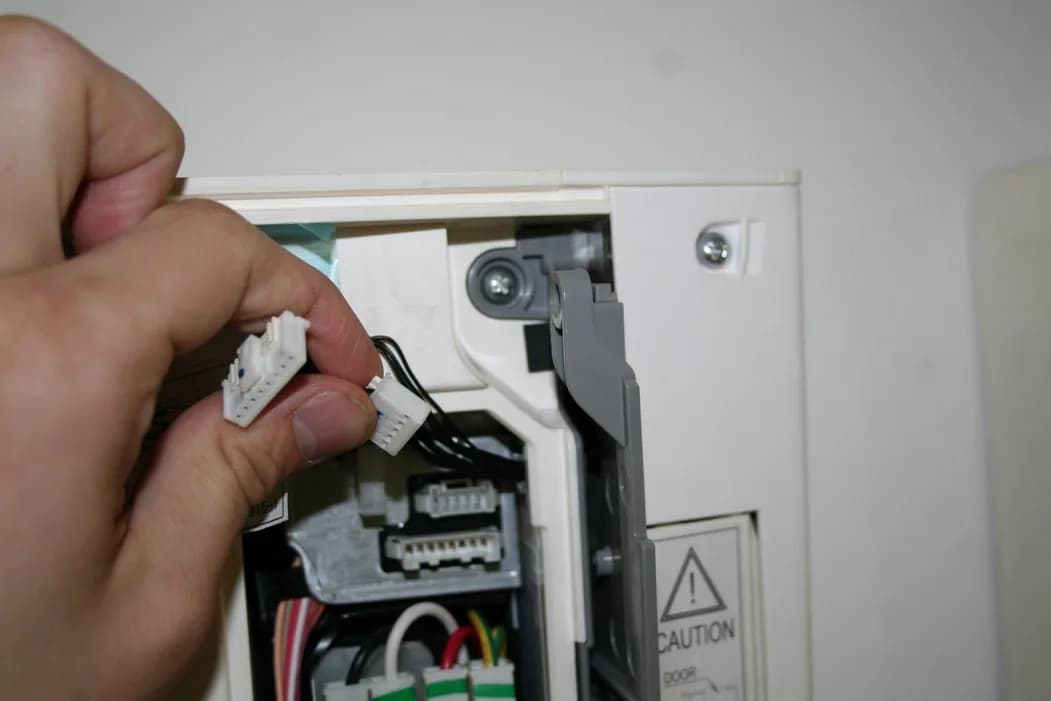

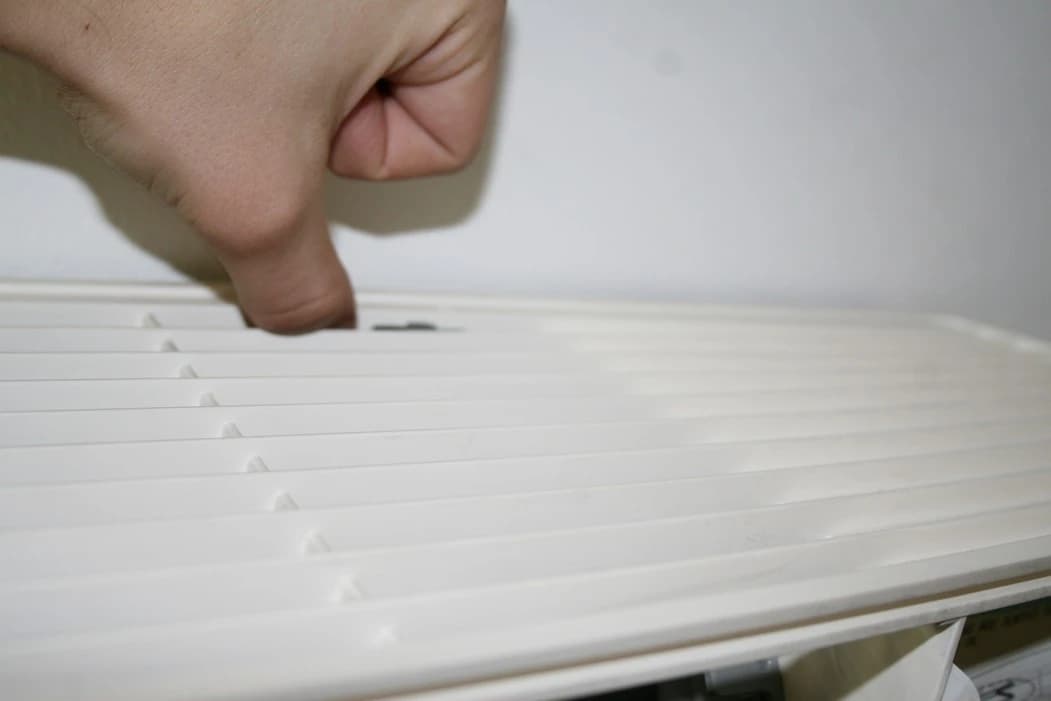

Отщелкните верхние фиксаторы внутреннего блока (в 3-х местах).

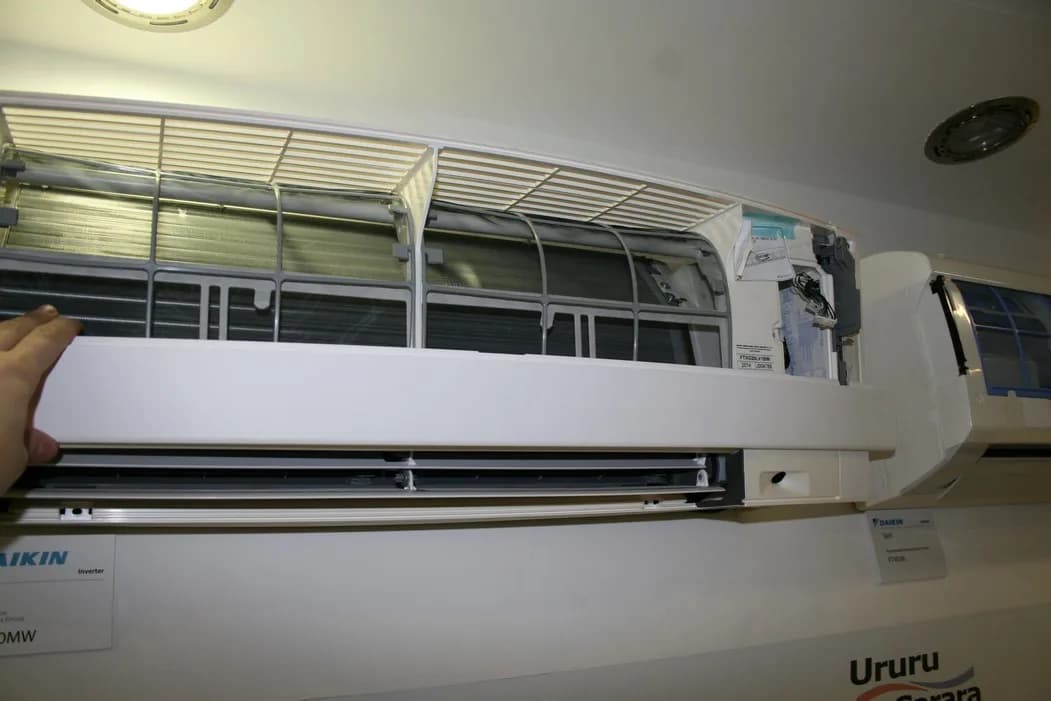

Отсоедините 2 разъема внутреннего блока.

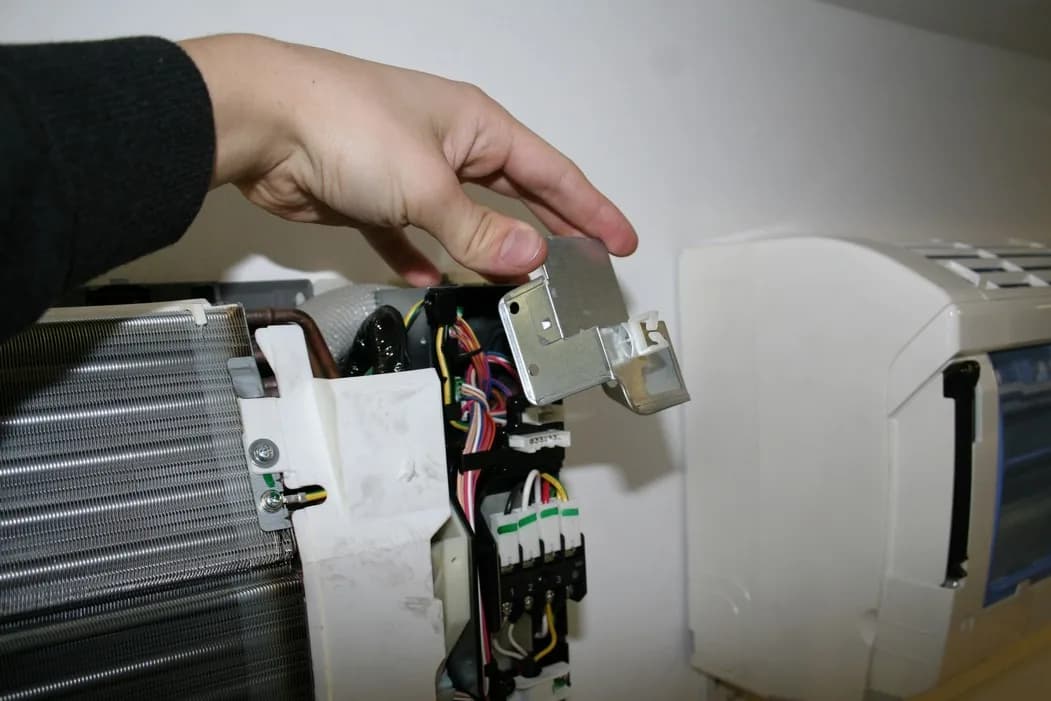

Снимите корпус внутреннего блока.

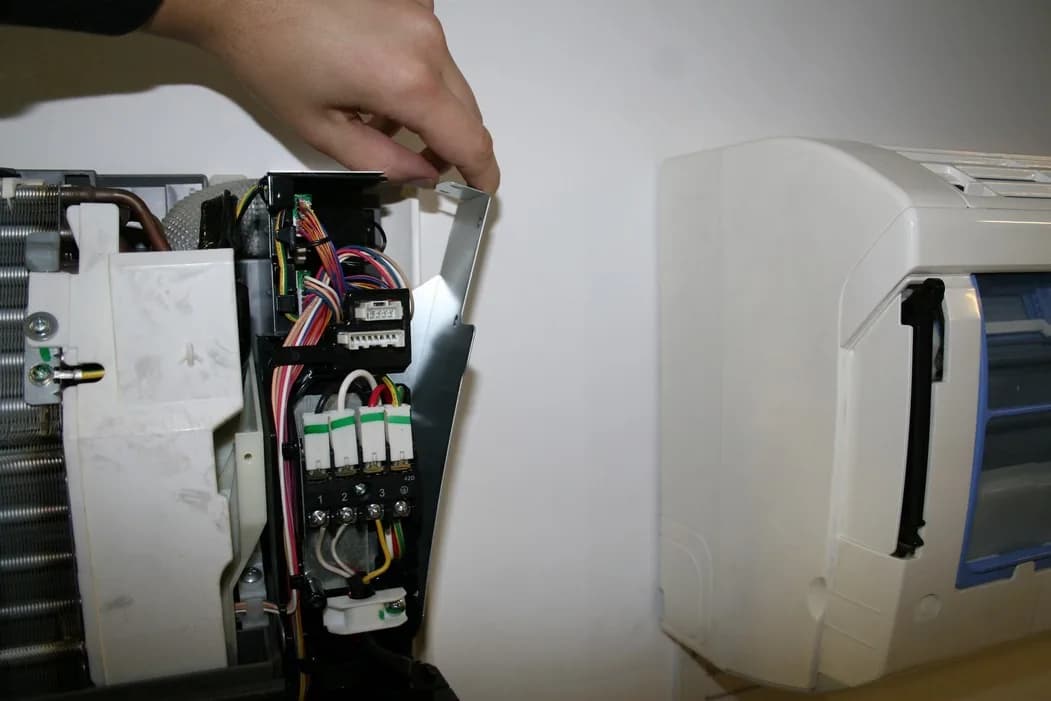

Снимите защитный экран клеммной колодки.

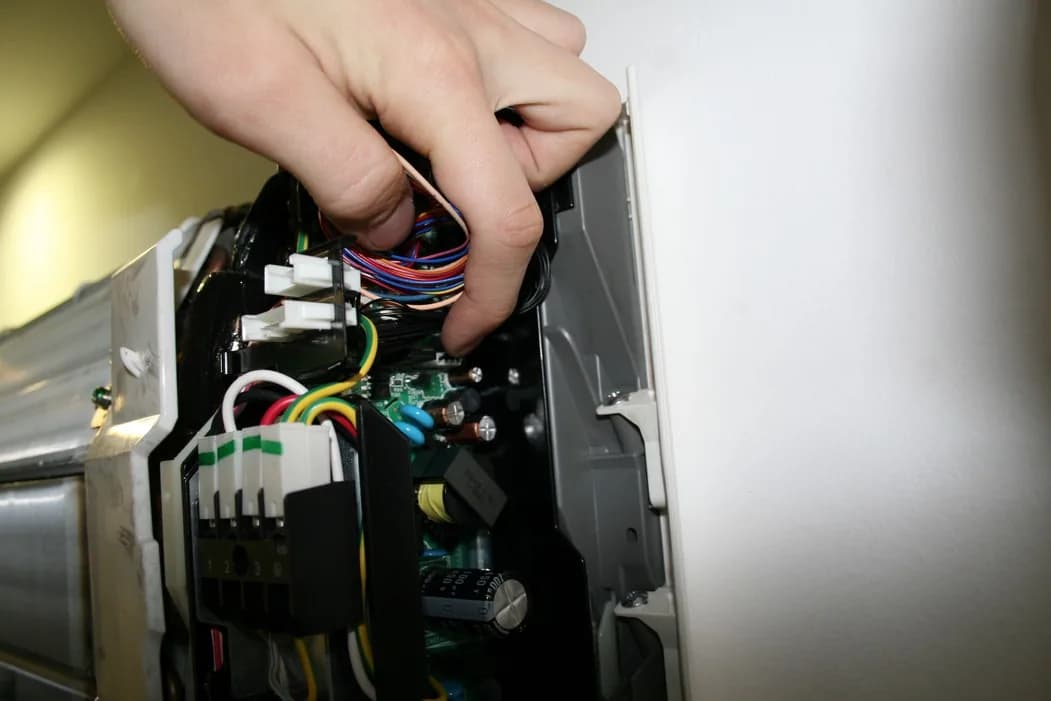

Снимите защитный экран платы управления внутреннего блока.

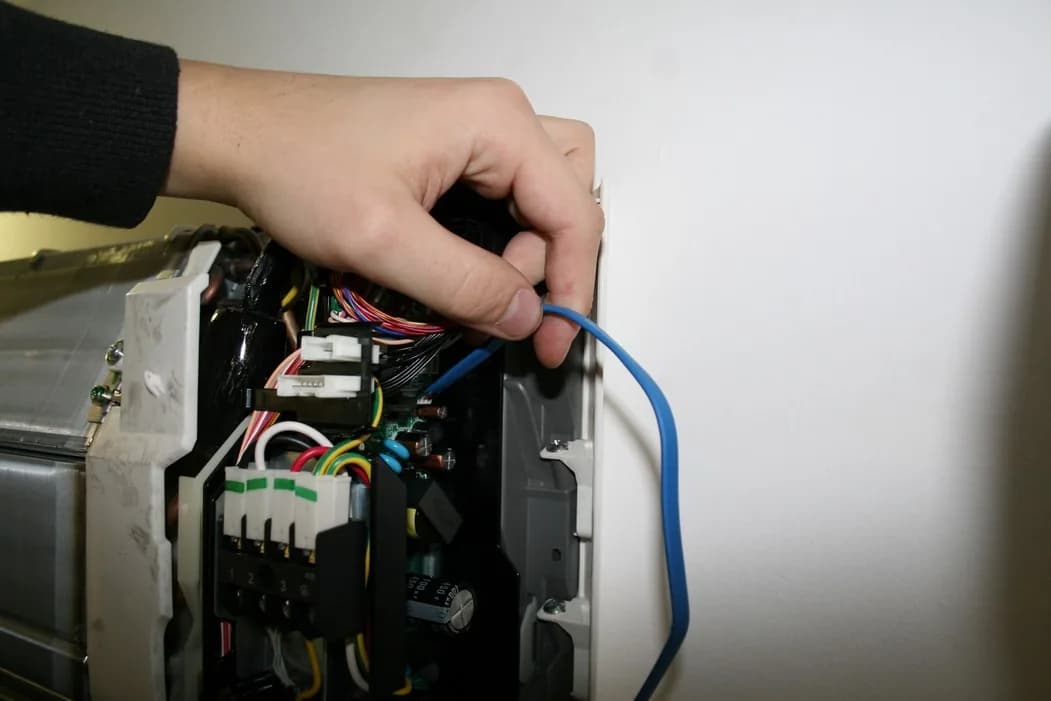

Найдите разъем S21 и отсоедините стандартный кабель.

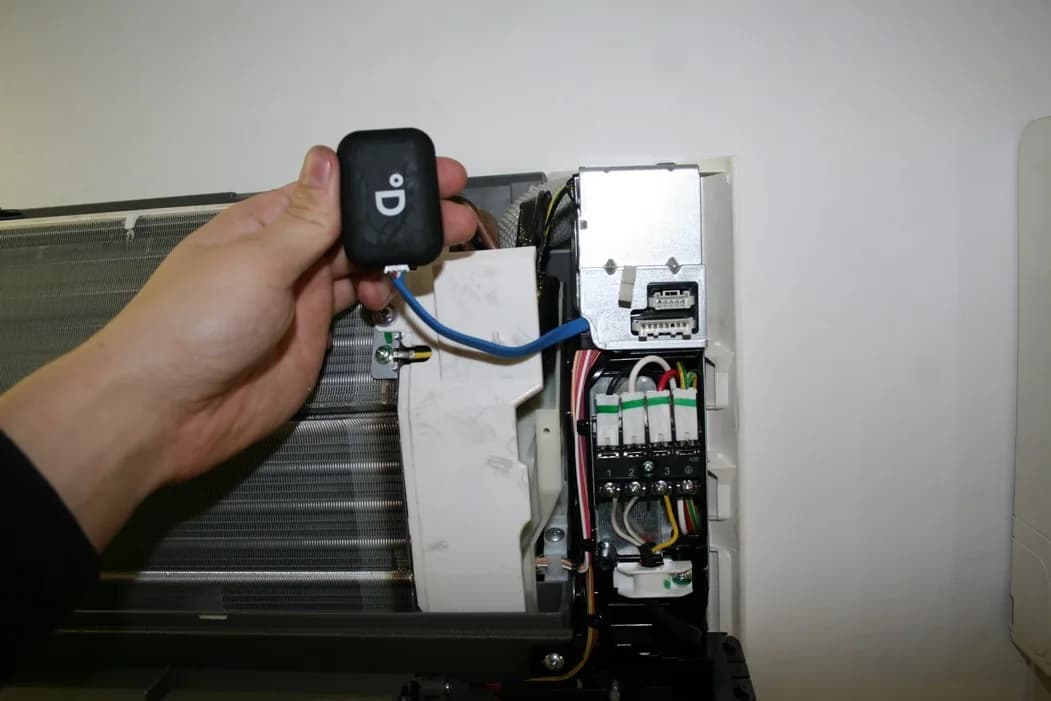

Подсоедините кабель контроллера голубого цвета в разъем S21.

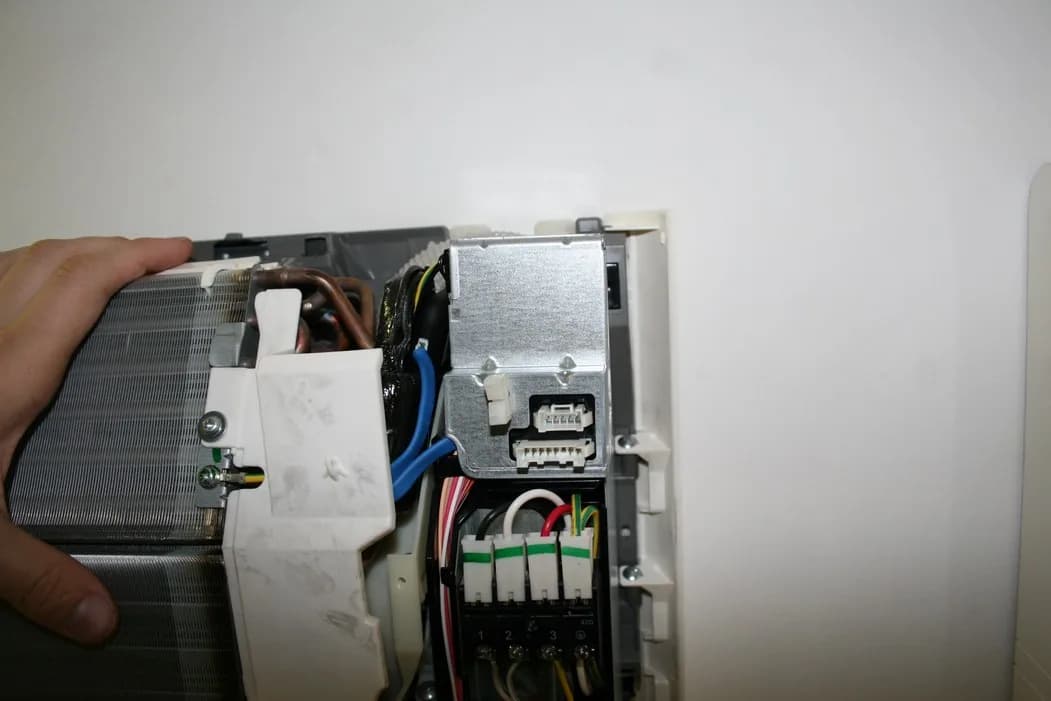

Закройте кожухи платы и клеммной колодки, проложив кабель контроллера в свободном пространстве блока.

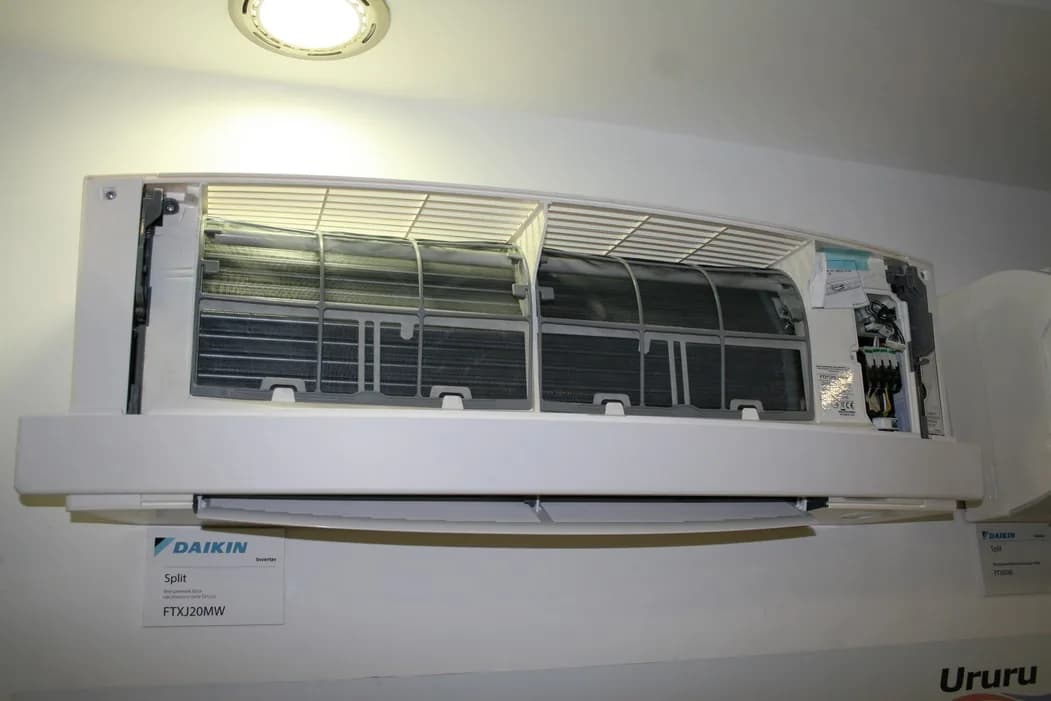

Разместите контроллер в пространстве блока.
Наденьте корпус внутреннего блока в обратном порядке.

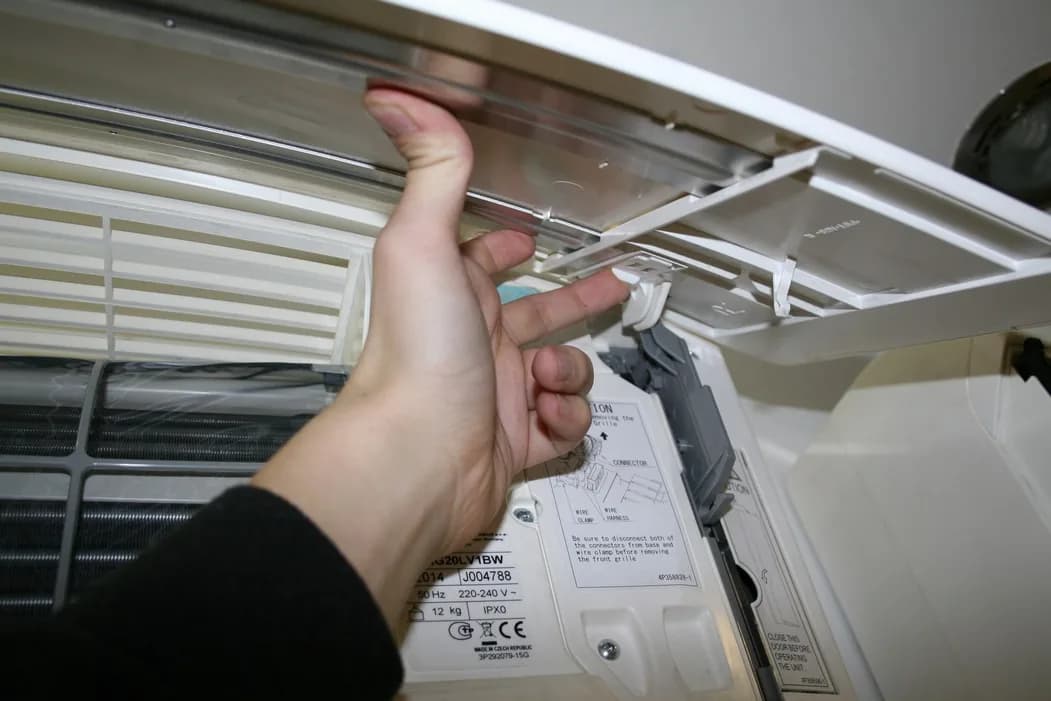

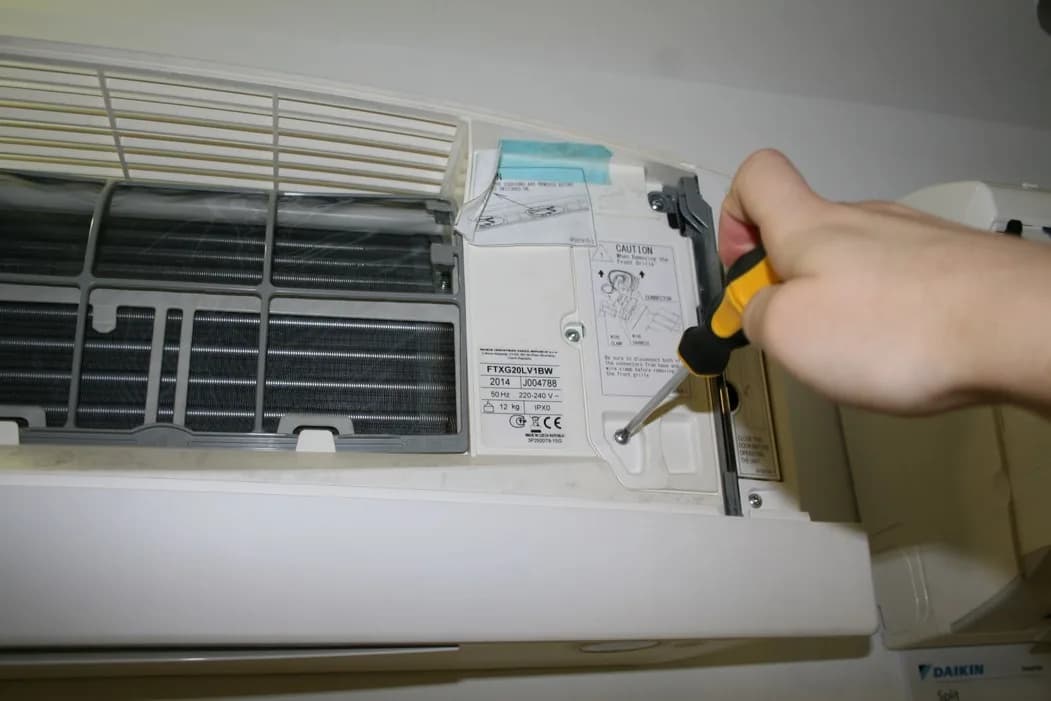

Установите на место крышку клеммной колодки и закрутите винты удерживающие корпус блока.

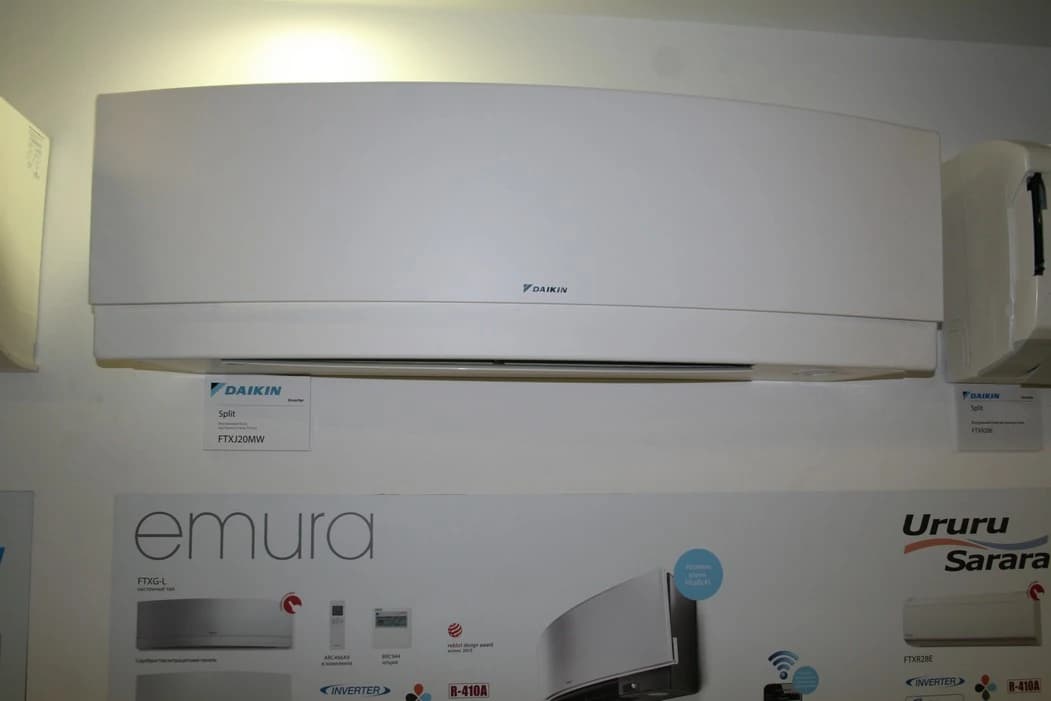

Наденьте фронтальную панель внутреннего блока.
Установка завершена.
Скачайте и установите приложение Daichi Comfort, добавьте контроллер и настройте управление кондиционером со смартфона. Подробно — в инструкции по подключению контроллера серии DW.
Если при установке возникли трудности, закажите установку контроллера специалистами Инженерного центра Daichi: 8 (800) 201-45-84 (звонок бесплатный). Если Ваш блок оснащен стандартным кабелем для подключения Wi-Fi контроллера, Вы можете обратиться по телефону Инженерного центра, переходник для более простой установки Нашего контроллера будет Вам выслан бесплатно.
