Пошаговая инструкция по установке Wi-Fi-контроллера DW21-B в кондиционеры Daikin ATX-K. Понадобятся крестообразная и плоская отвёртки.

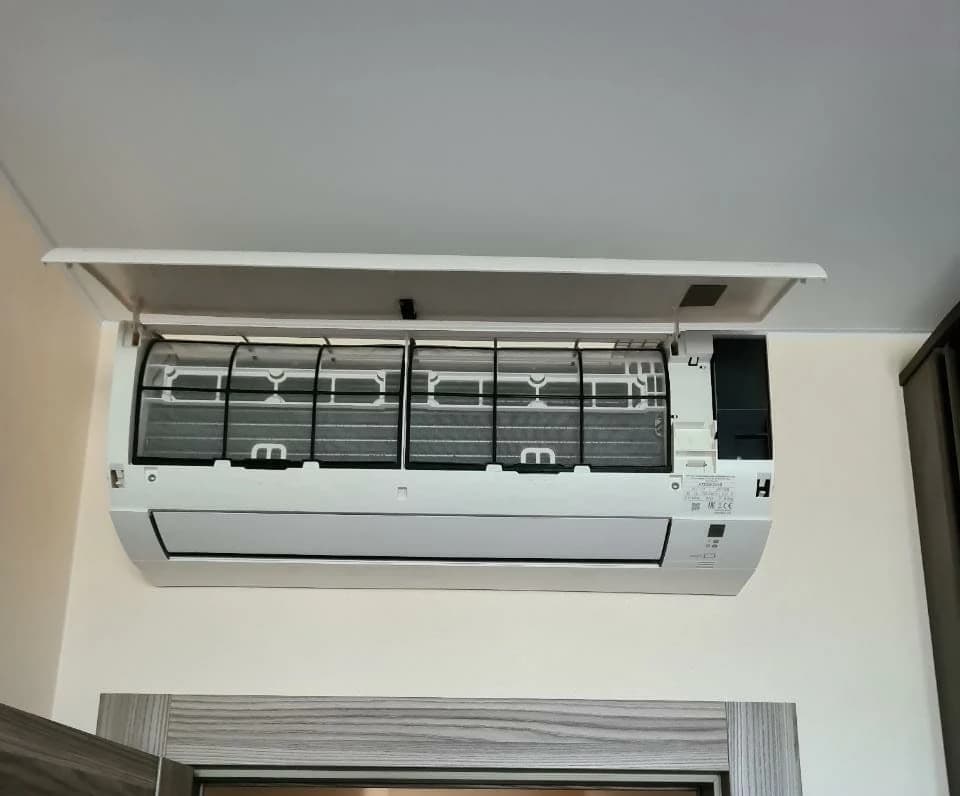

Откройте крышку внутреннего блока.
Открутите 2 винта крепления корпуса внутреннего блока. Нужна крестообразная отвёртка.

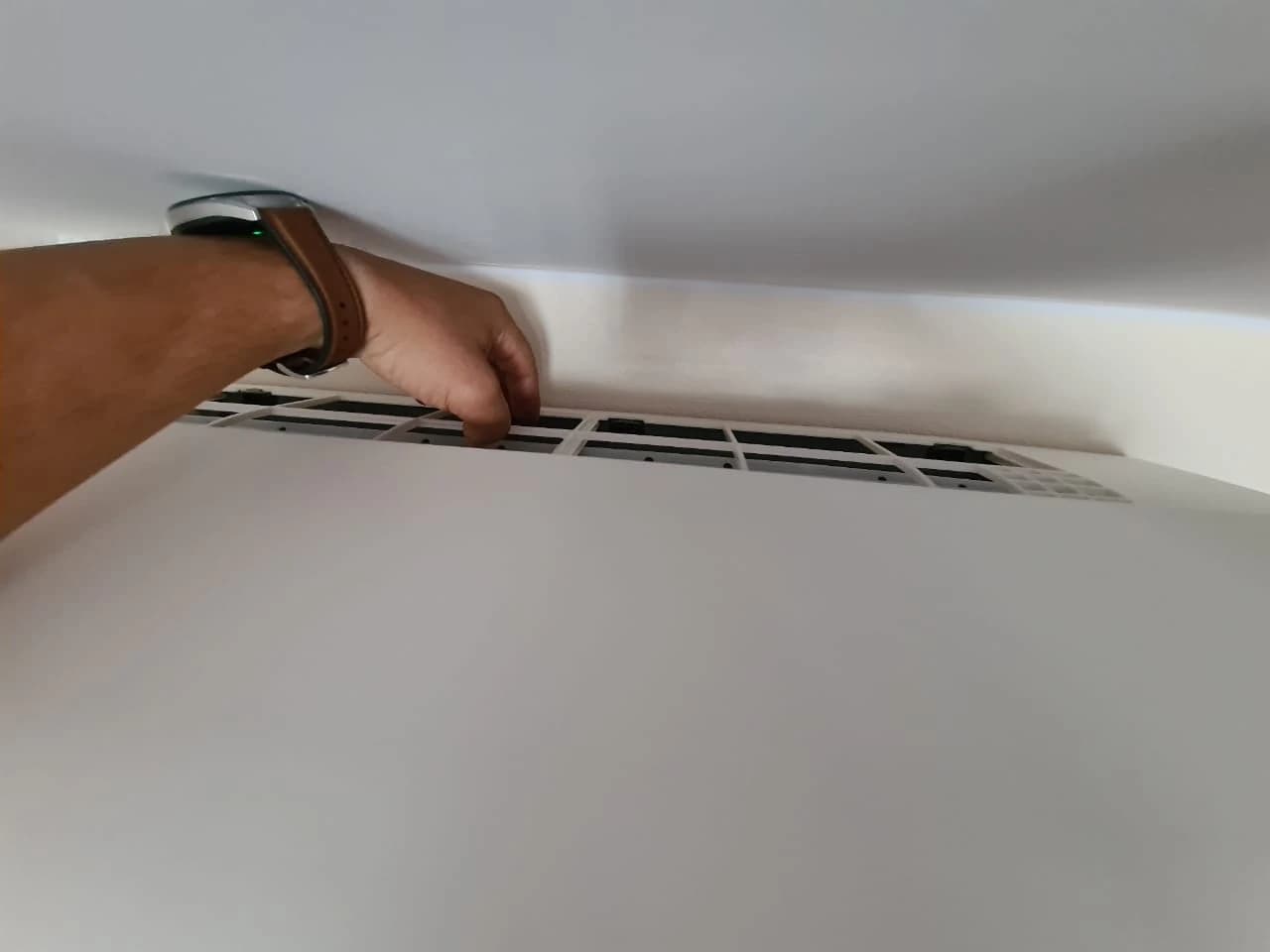

Нажмите поочередно на места крепления корпуса внутреннего блока к монтажной пластине (места помечены тремя точками * * *).

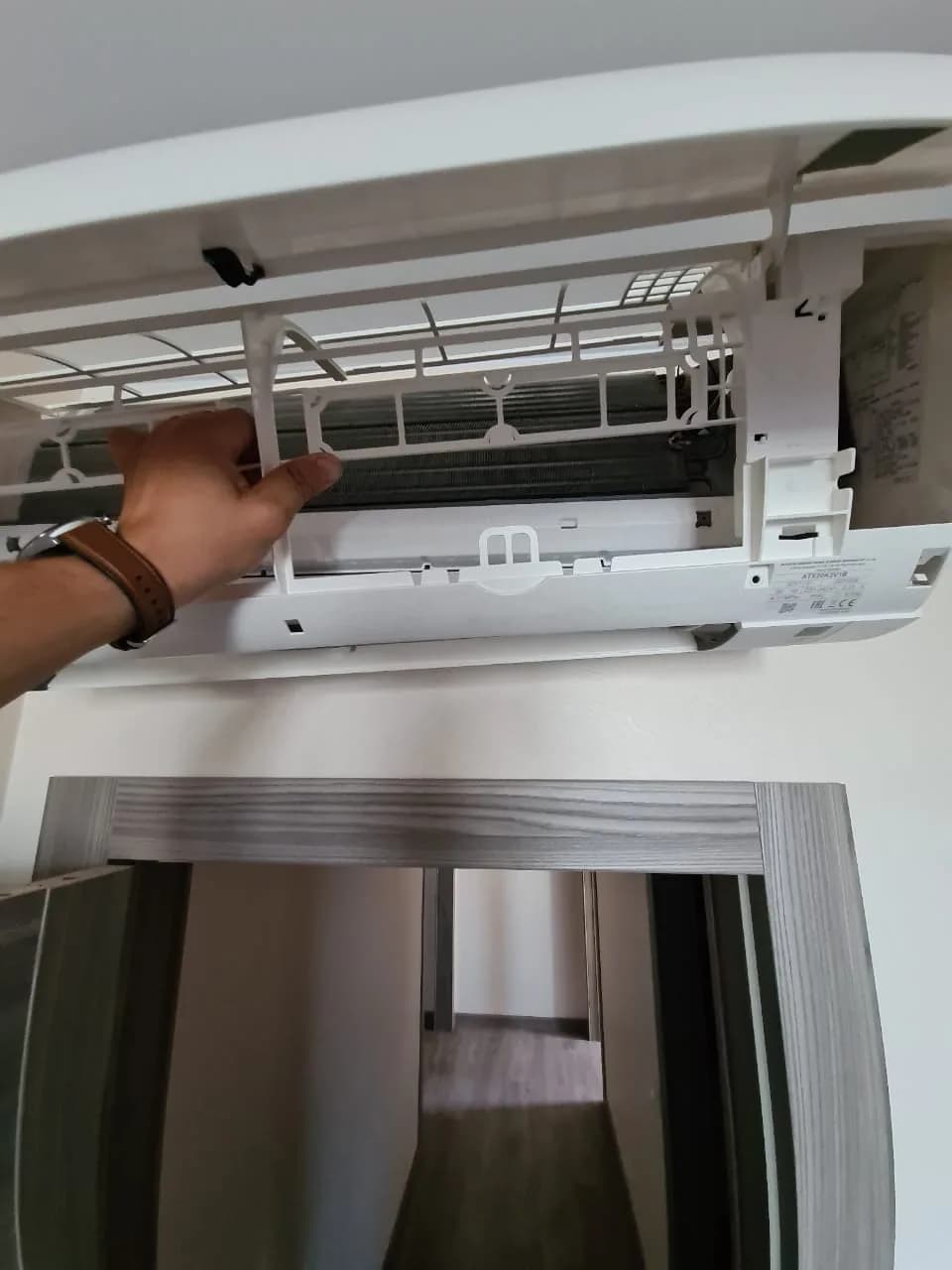

Снимите корпус внутреннего блока.

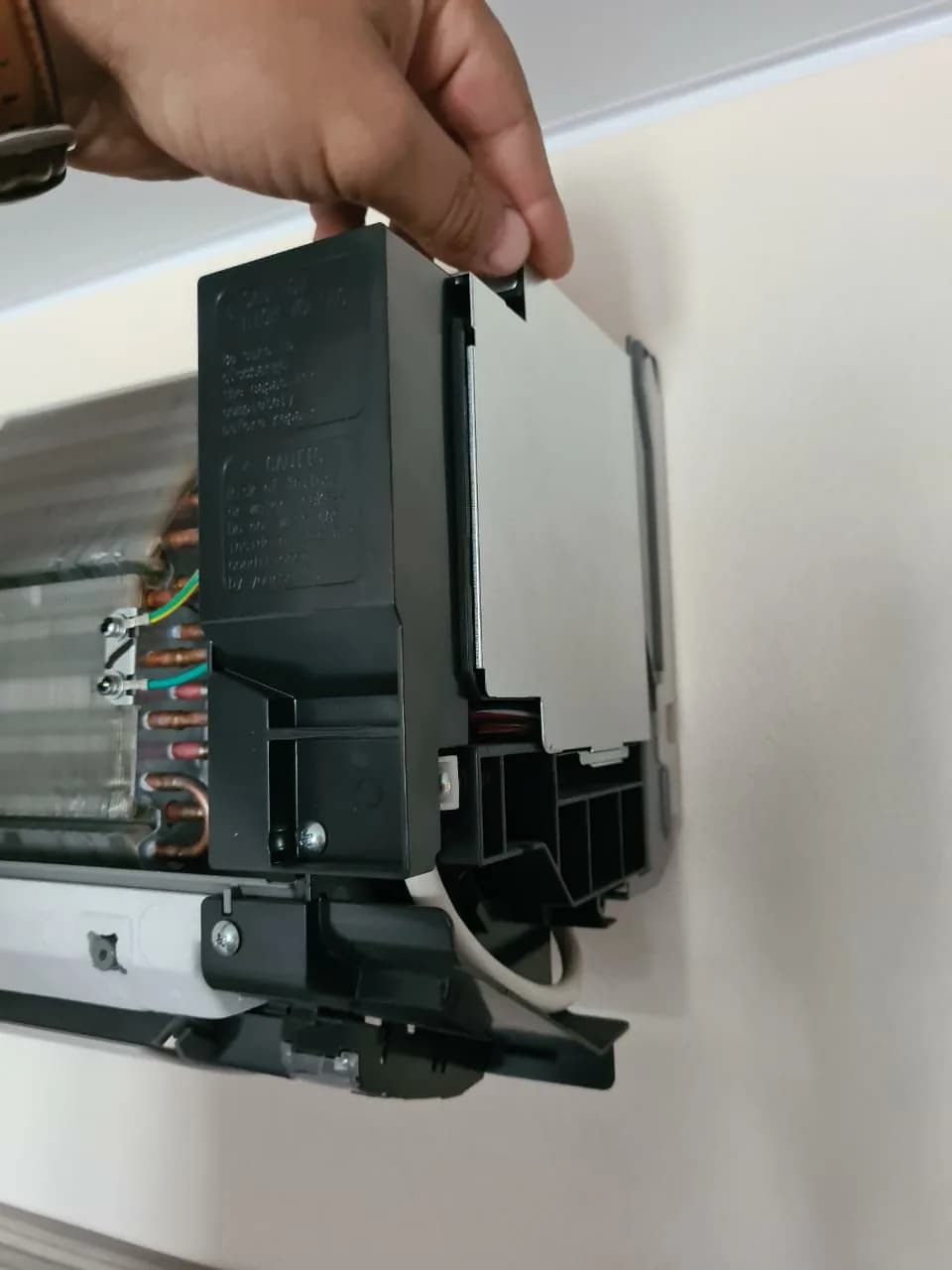

Отщелкните отверткой 2 фиксатора крышки блока управления кондиционера (1 сверху и 1 сбоку). Снимите крышку. Нужна плоская отвёртка.

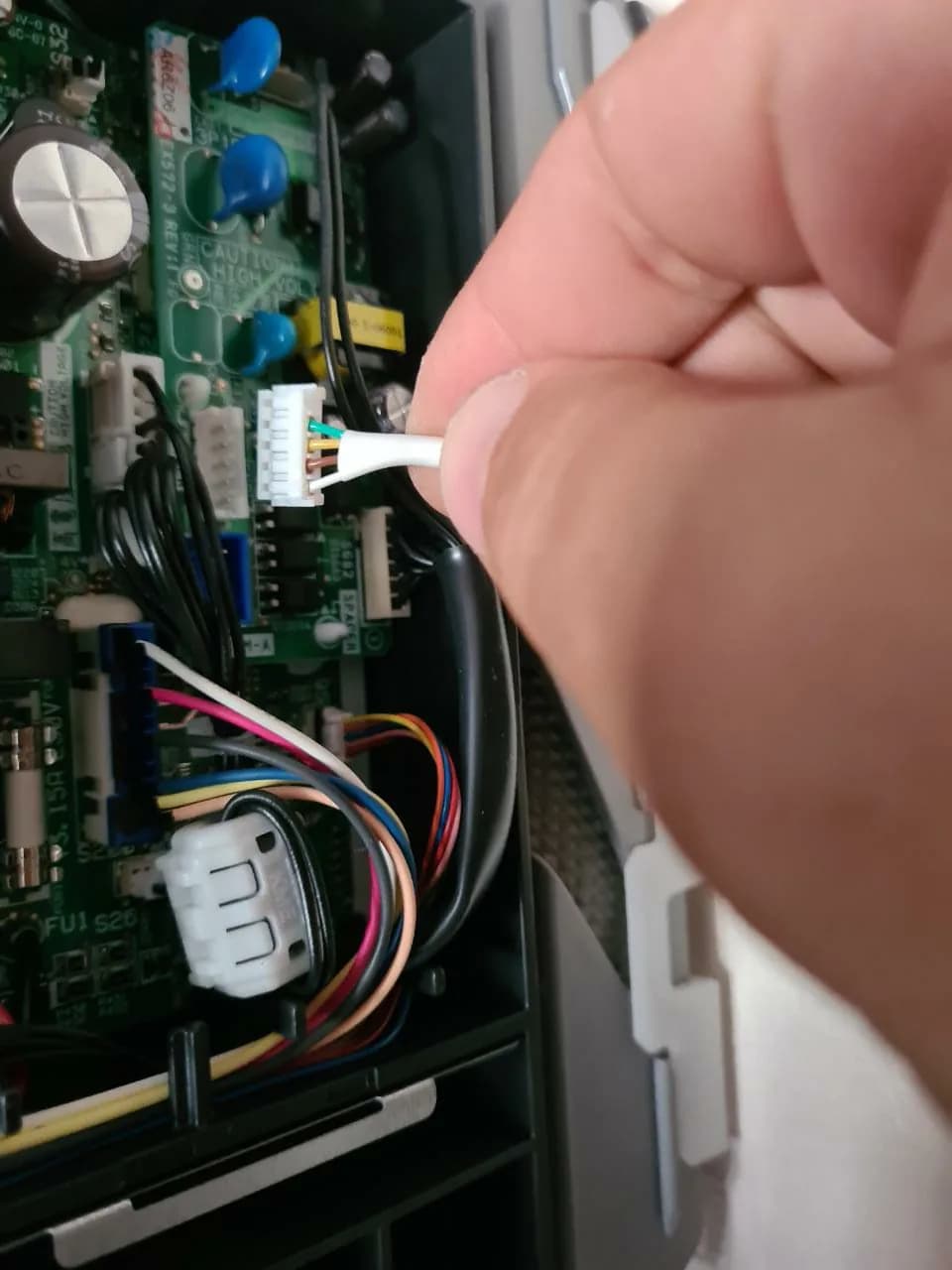

На плате управления найдите разъем с маркировкой S403 или S21 в зависимости от модели.

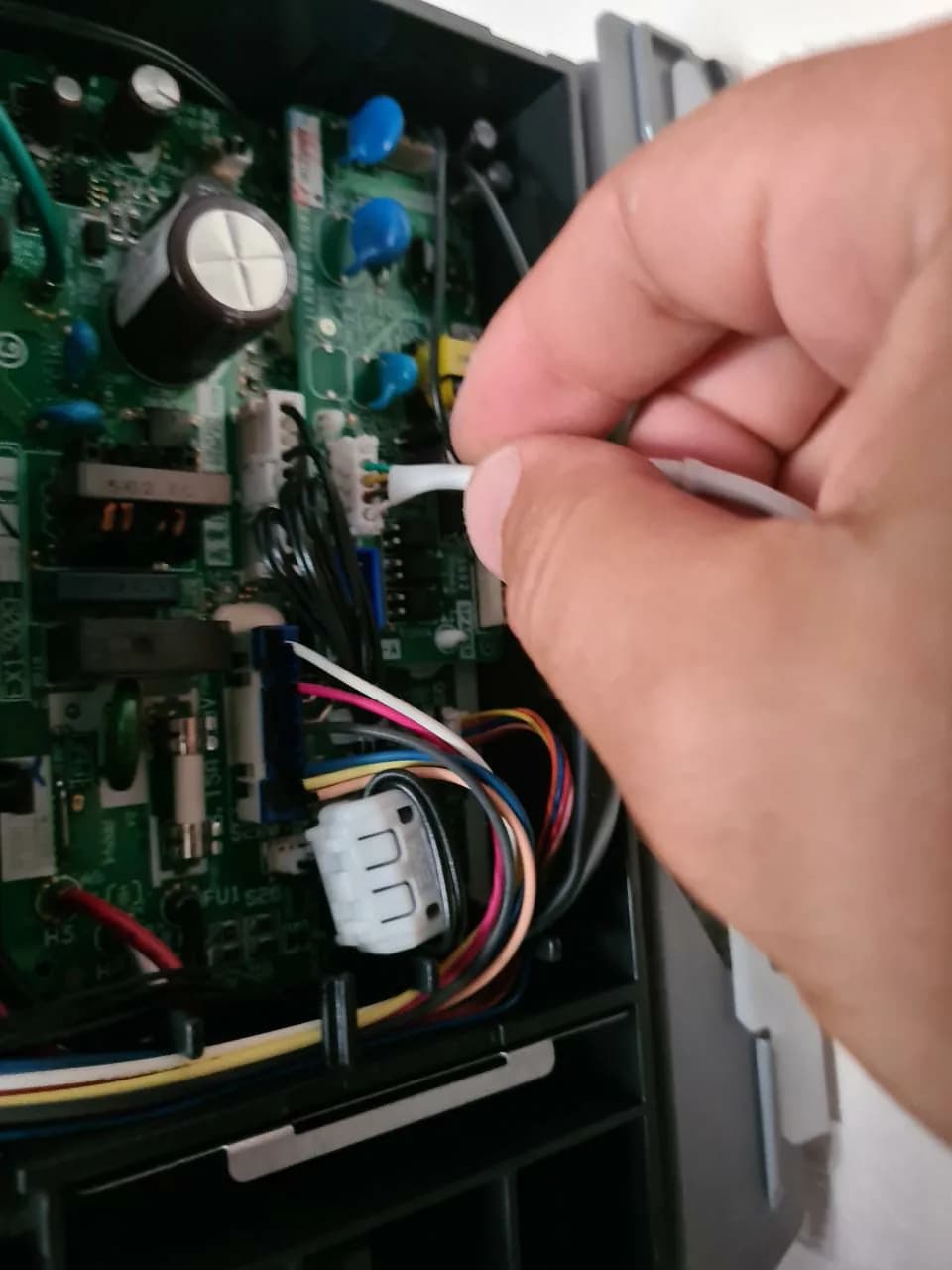

Подключите один конец разъема кабеля контроллера к разъему платы внутреннего блока (S403 или S21 в зависимости от модели), второй конец — к контроллеру.

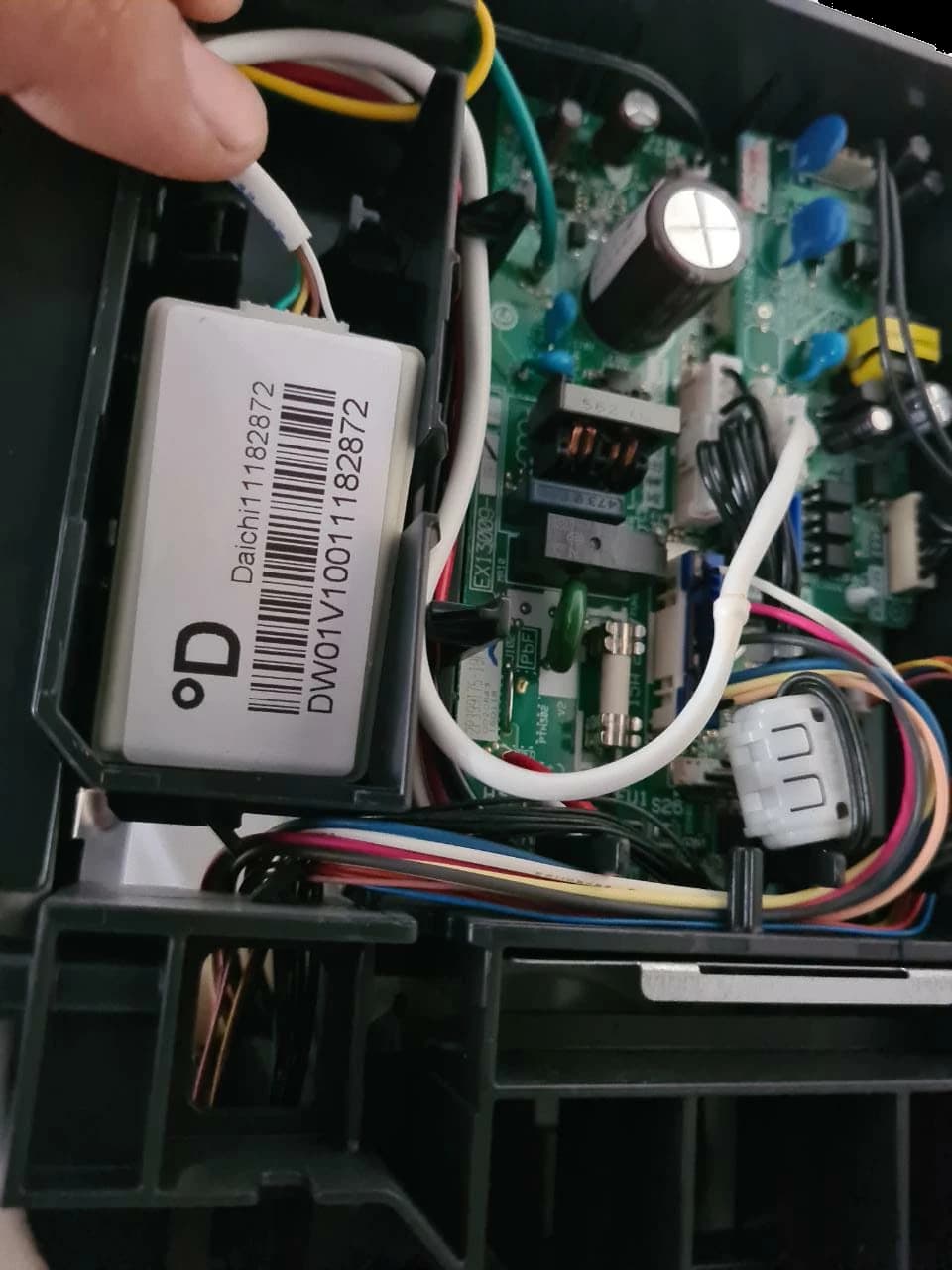

Закрепите контроллер в пространстве внутреннего блока.

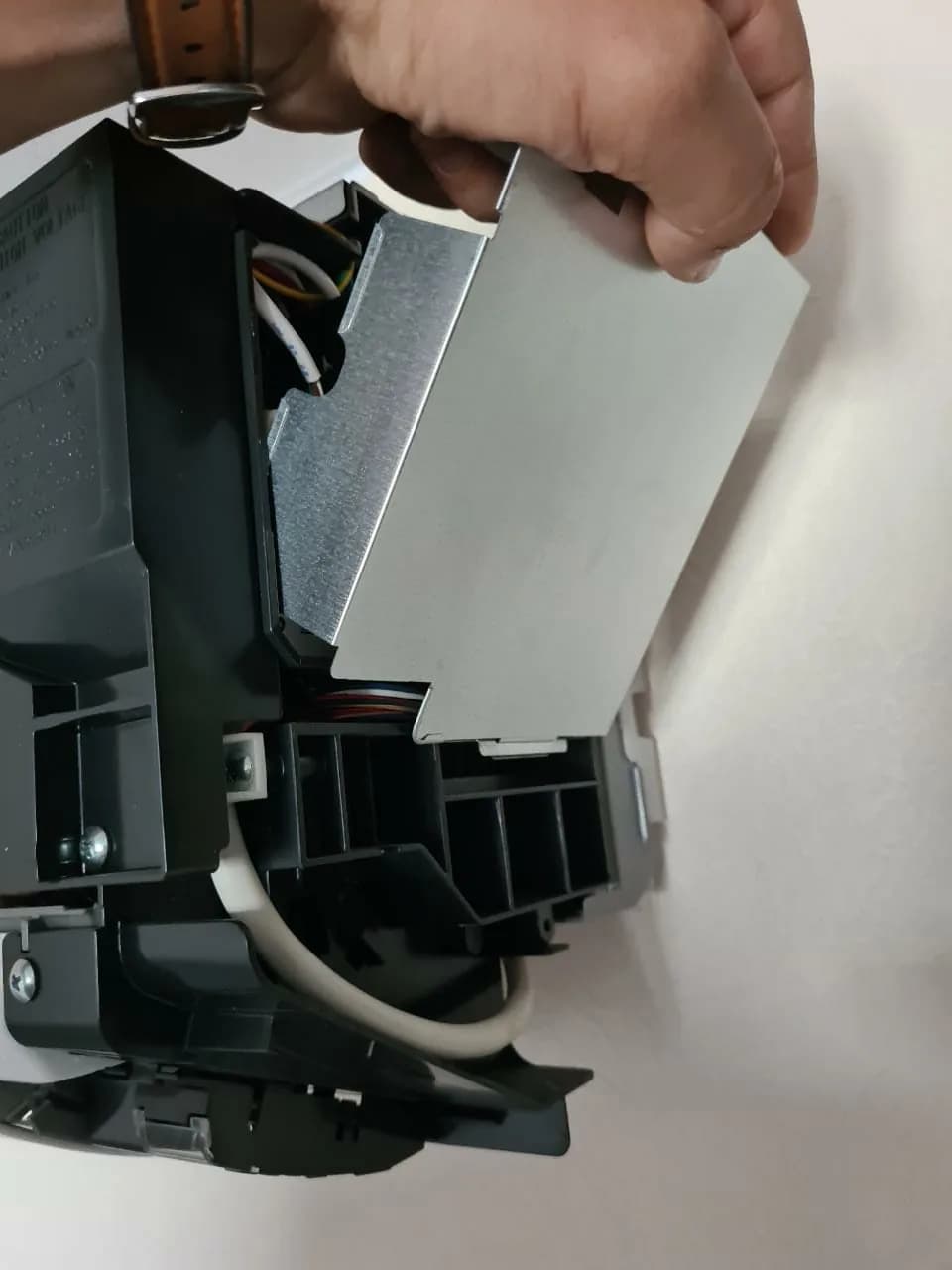

Установите крышку блока управления на место.

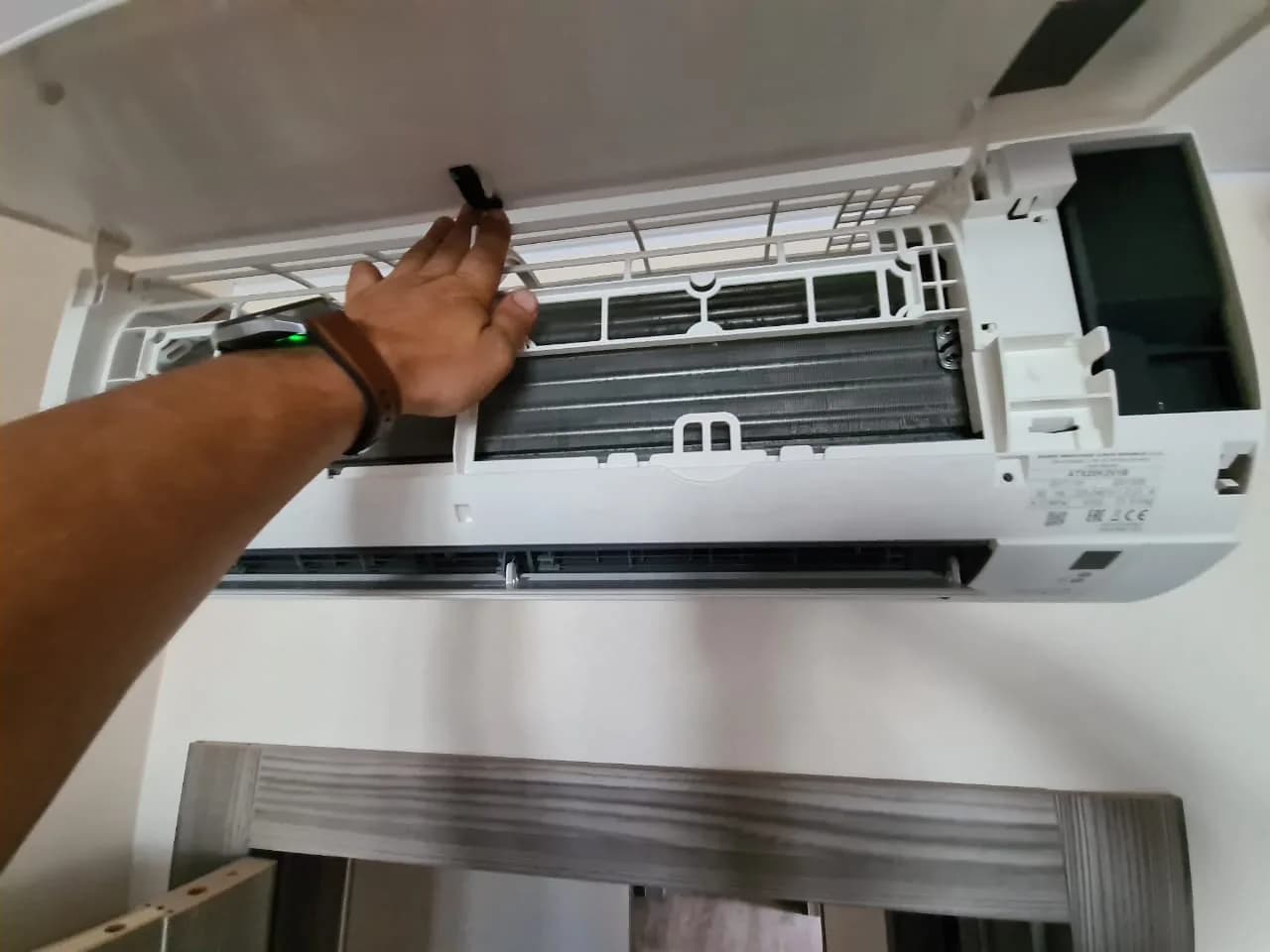

Установите корпус внутреннего блока на место. Защёлкните места крепления к монтажной пластине.

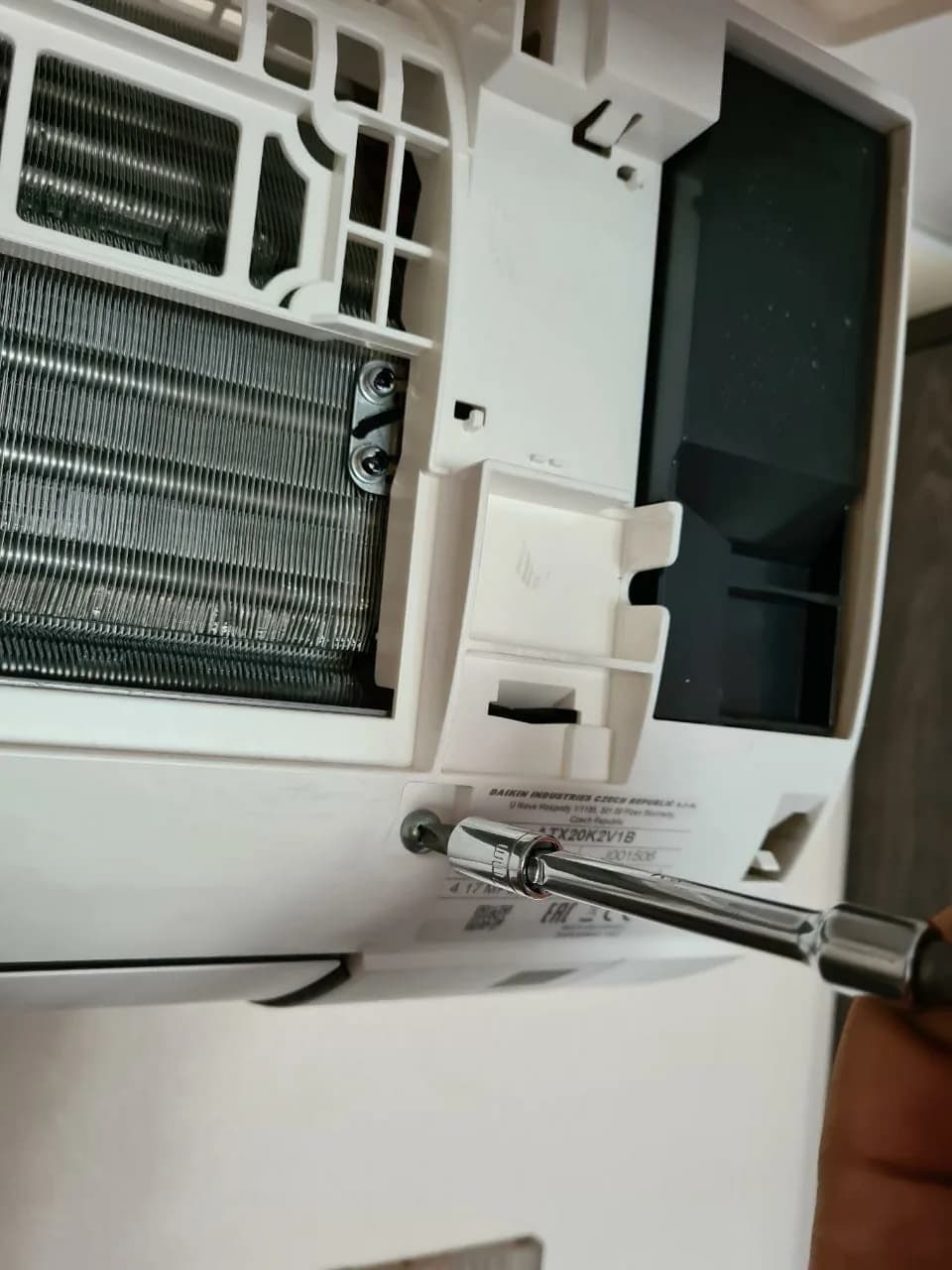

Закрутите 2 винта крепления корпуса внутреннего блока. Нужна крестообразная отвёртка.
Закройте крышку фильтров внутреннего блока Установка завершена.
Скачайте и установите приложение Daichi Comfort, добавьте контроллер и настройте управление кондиционером со смартфона. Подробно — в инструкции по подключению контроллера серии DW.
Если при установке возникли трудности, закажите установку контроллера специалистами Инженерного центра Daichi: 8 (800) 201-45-84 (звонок бесплатный).
