Пошаговая инструкция по установке Wi-Fi-контроллера DW21-B в кондиционеры Daikin FTXM-R. Понадобятся крестообразная и плоская отвёртки.

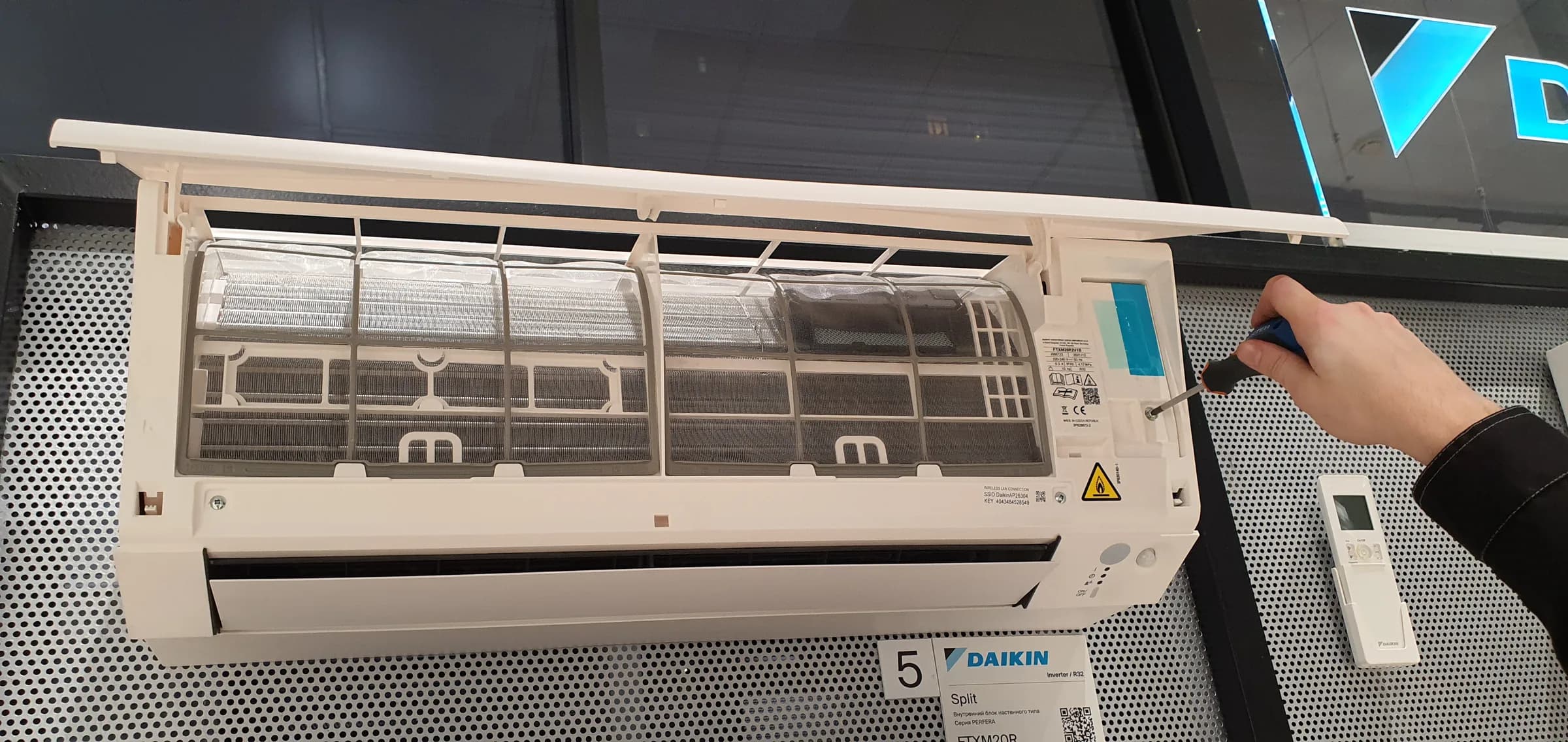

Откройте крышку внутреннего блока.

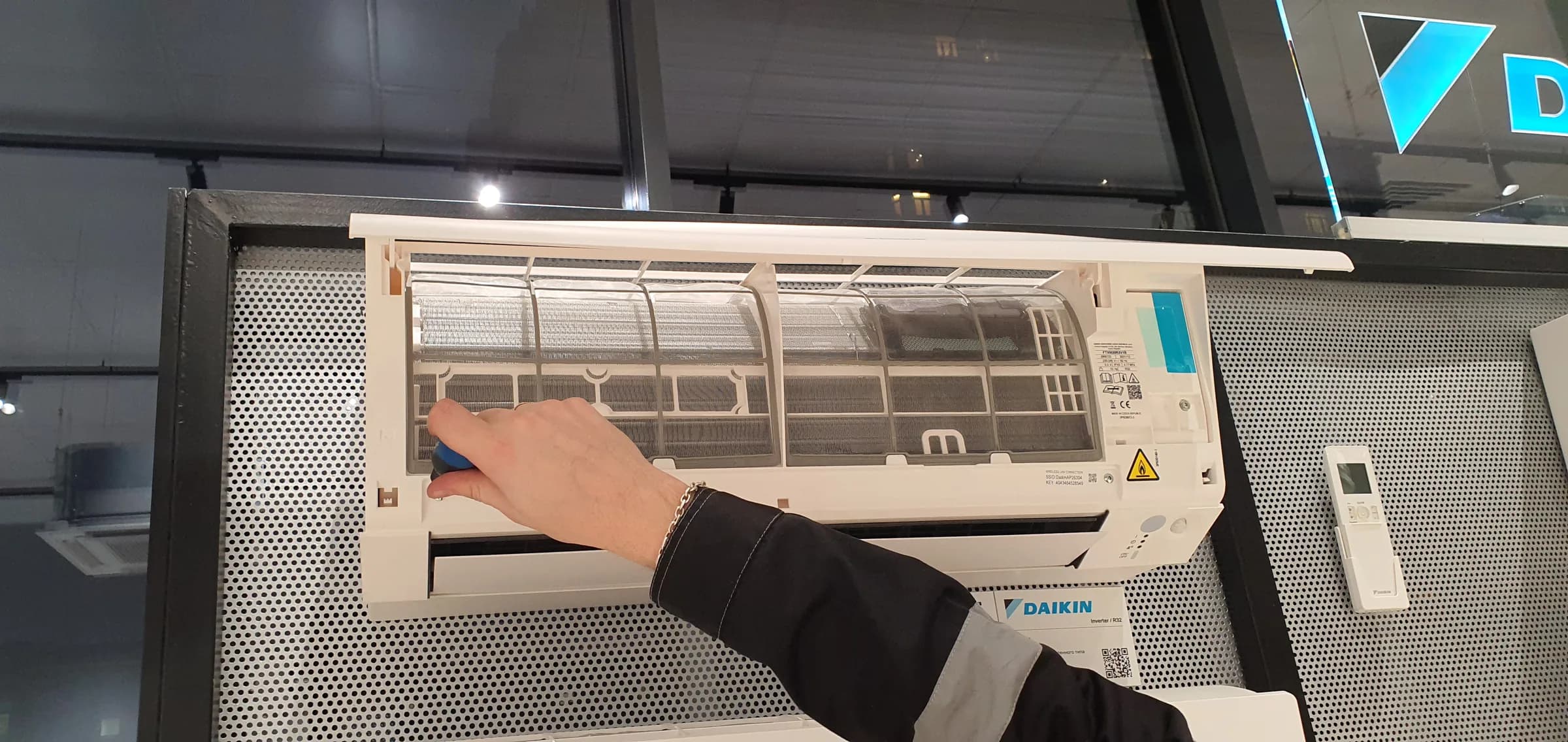

Открутите 3 винта крепления корпуса блока. Нужна крестообразная отвёртка.

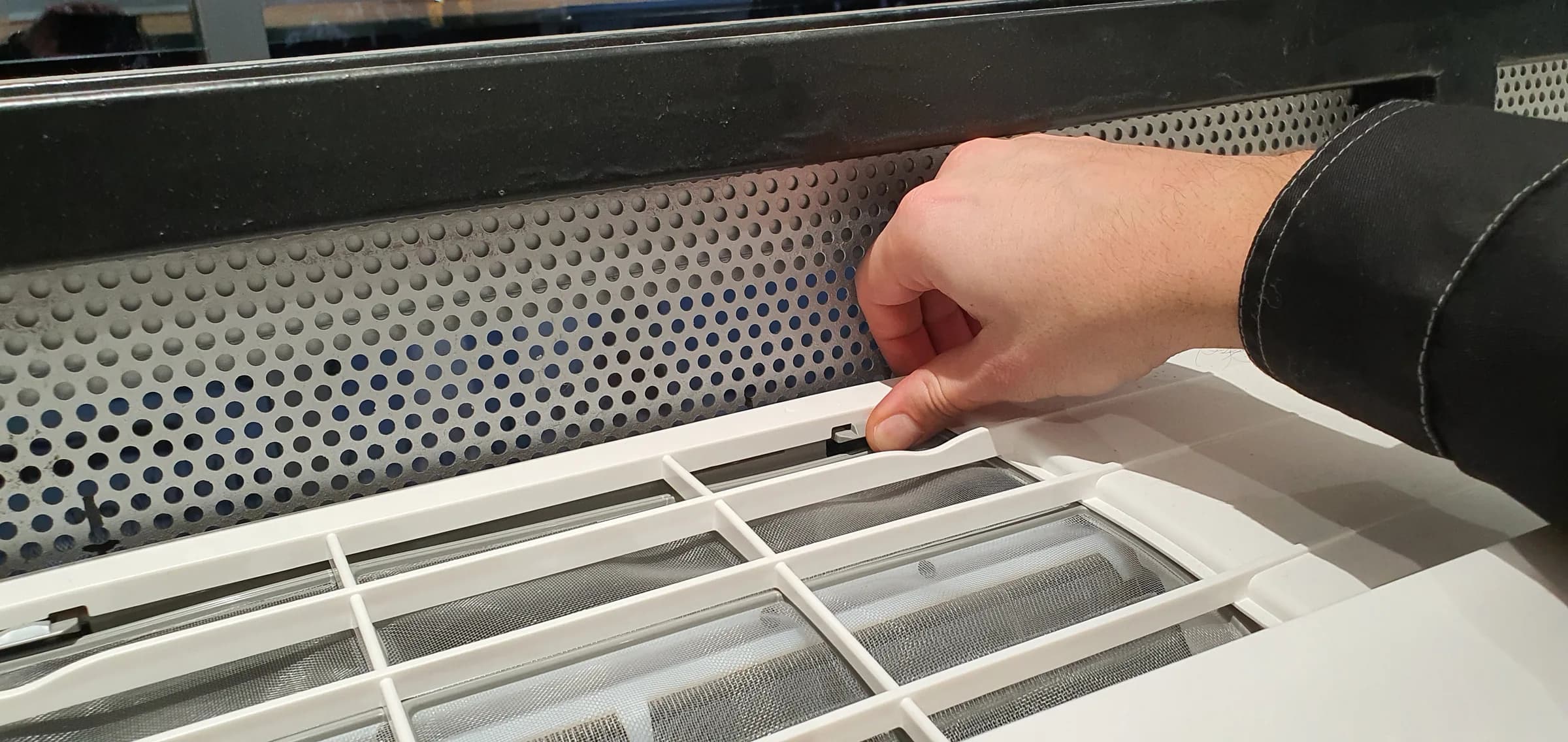

Освободите фиксаторы крепления блока к монтажной пластине.

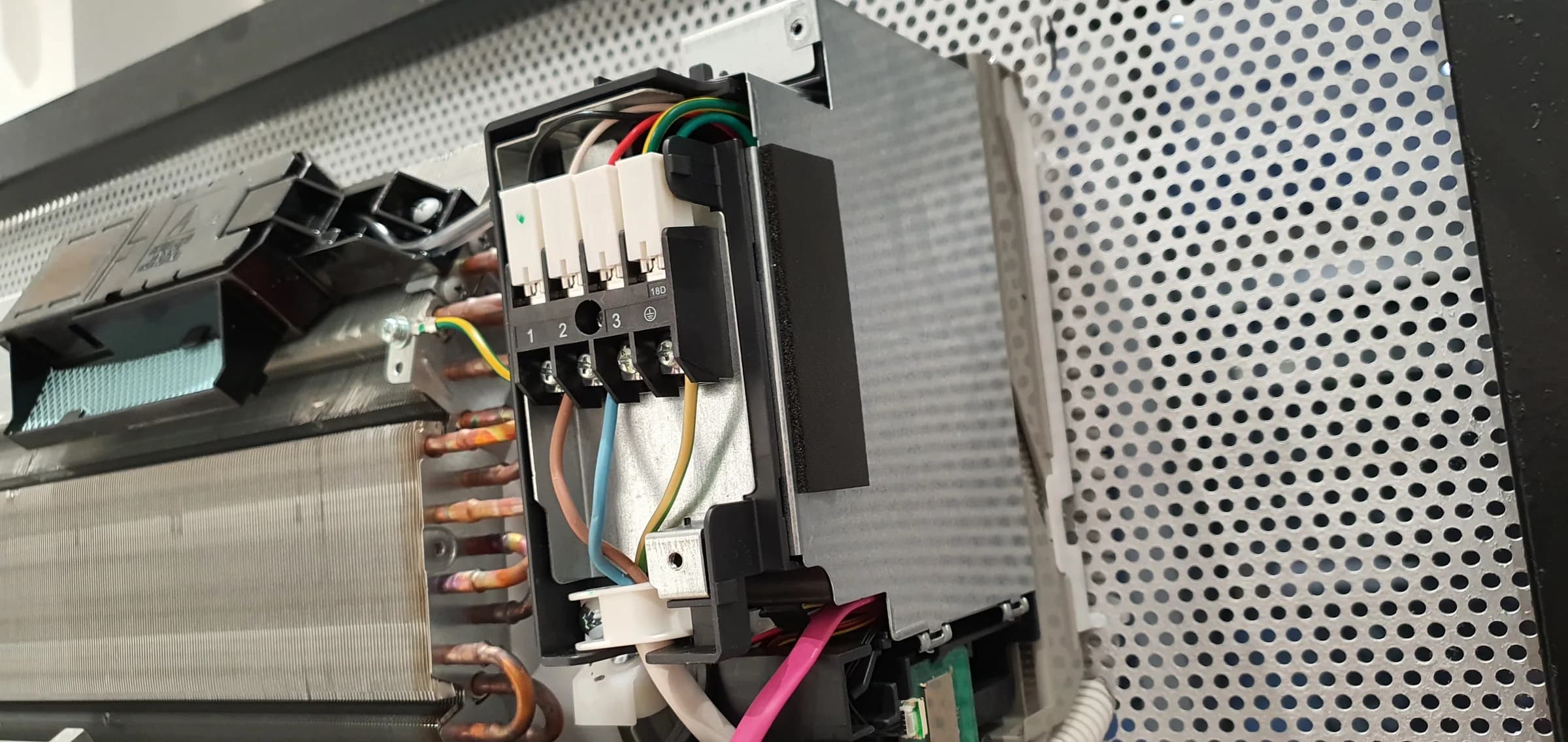

Снимите пластиковый корпус блока для доступа к плате блока.

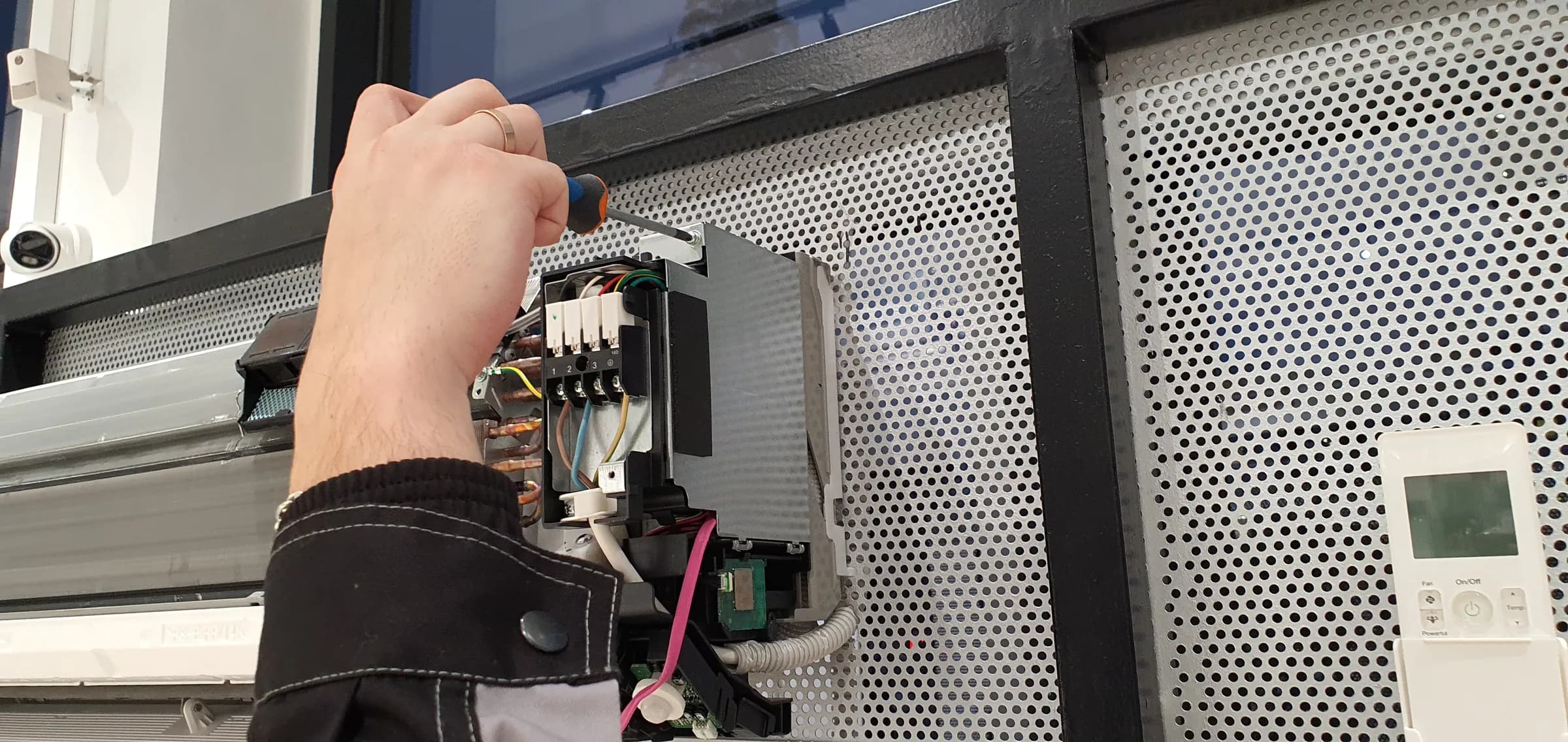

Открутите винт кожуха. Подденьте фиксаторы металлического кожуха платы для доступа к разъему S21. Нужна плоская отвёртка.

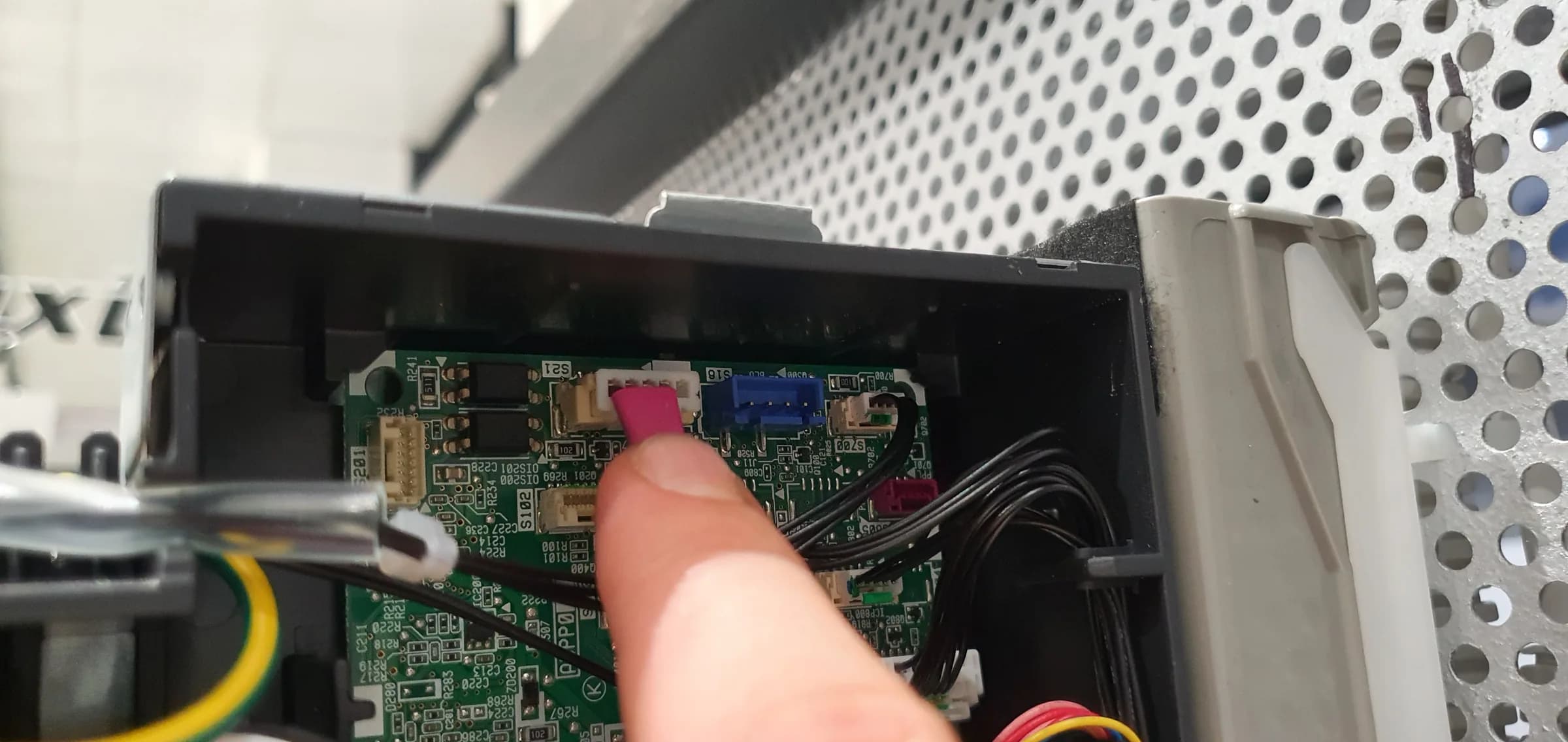

Подключите кабель к разъему S21 и выведите его в свободное пространство блока, через технологические отверстия.

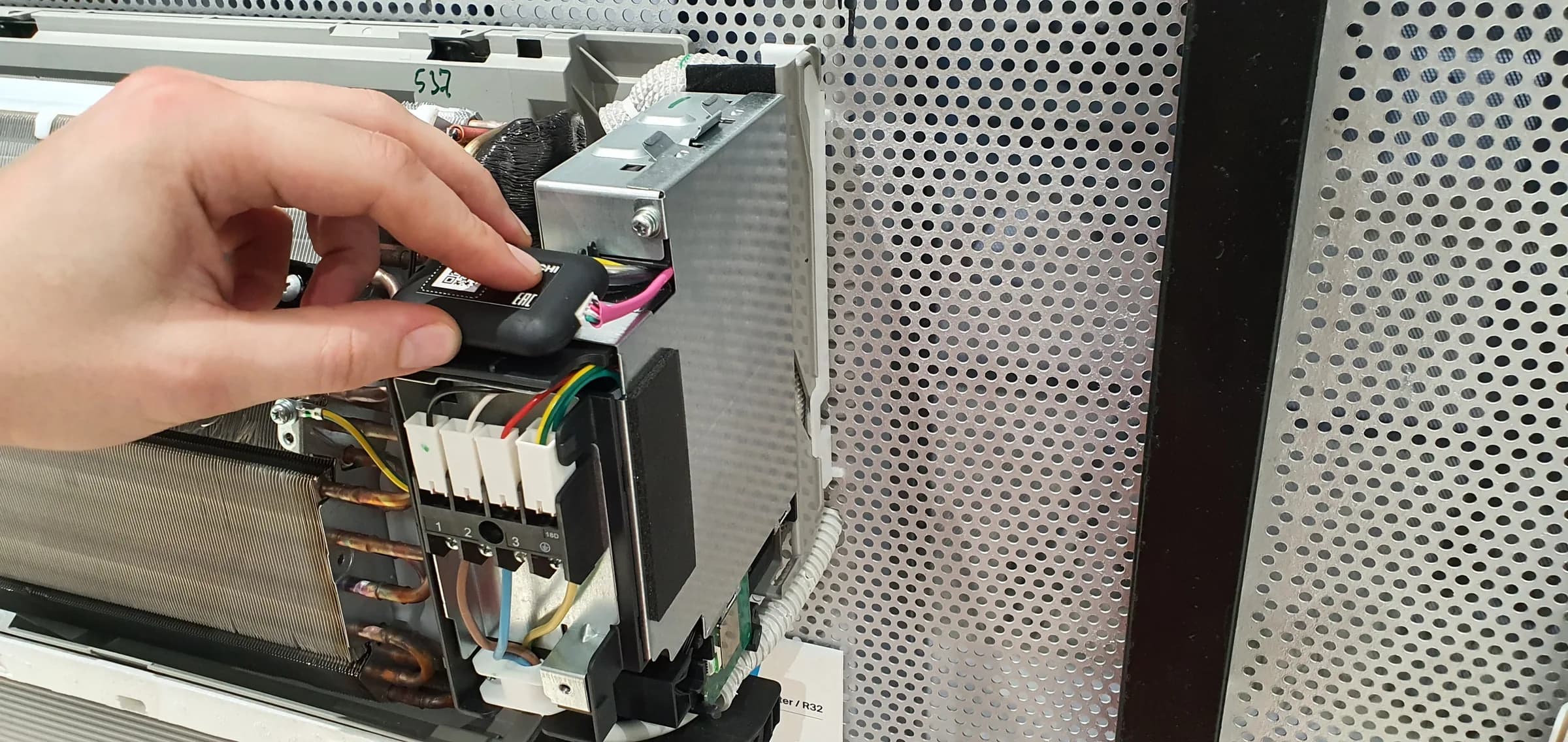

Зафиксируйте контроллер входящими в комплект многоразовой клейкой крепежной лентой.
Соберите в обратном порядке.
Скачайте и установите приложение Daichi Comfort, добавьте контроллер и настройте управление кондиционером со смартфона. Подробно — в инструкции по подключению контроллера серии DW.
Если при установке возникли трудности, закажите установку контроллера специалистами Инженерного центра Daichi: 8 (800) 201-45-84 (звонок бесплатный).
